Paso 3: Montaje de Breadboard: LCD
El panel LCD está programado tener un reloj, un temporizador alimentación y mensajes de estado mientras se alimenta, reiniciar etc..

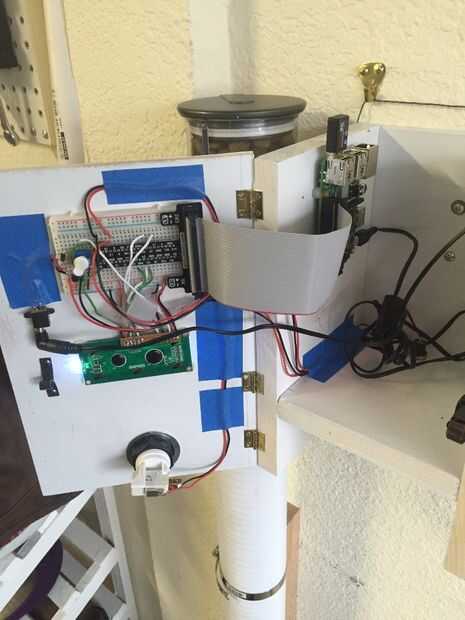

Estos son los pasos para conectar el panel LCD a la frambuesa Pi a través de la protoboard y Zapatero.

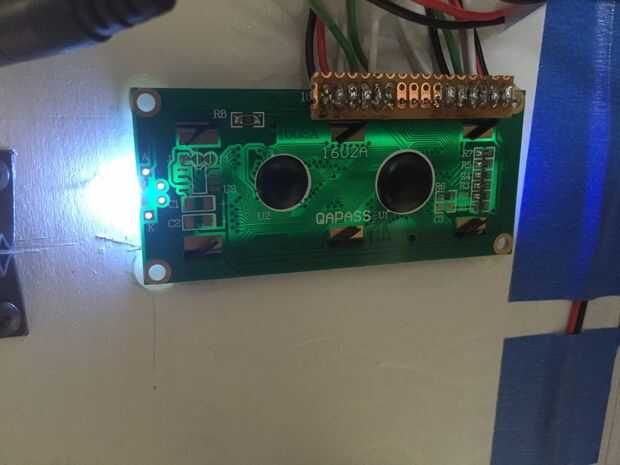

- Soldadura de pernos de encabezado en el panel LCD y un pequeño PCB hasta el otro extremo de las patillas de la cabecera. Usé un viejo PCB y había cortado a la medida. Esto hace que sacar los cables a la placa más fácil
- Colocar un potenciómetro de 10K Ohm en el protoboard
- Conectar + 5V y tierra a las piernas izquierdas y derecha del potenciómetro

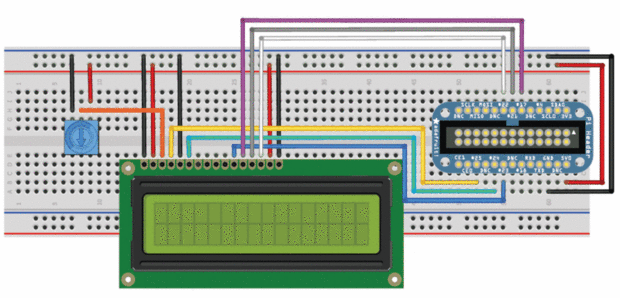

- Conectarse los siguientes pines de la pantalla LCD el Zapatero:
- Pin #1 (VSS) se conecta a tierra (cable negro)
- Pin #2 (VDD) se conecta a + 5V (cable rojo)
- PIN #3 (VE) se conecta a la pata central del potenciómetro
- Pin #4 (RS) se conecta al zapatero #25
- Pin #5 (RW) va a tierra (cable negro)
- PIN #6 (EN) se conecta a Zapatero #24
- Saltar LCD pines #7, #8, #9 y #10
- PIN #11 (D4) se conecta a Zapatero #23
- Pin #12 (D5) se conecta a Zapatero #17
- PIN #13 (D6) se conecta a Zapatero #21
- PIN #14 (D7) se conecta a Zapatero #22
- PIN #15 (LED +) va a + 5V (cable rojo)
- Pin #16 (LED-) va a tierra (cable negro)
Hay una escritura muy agradable detallada del cableado LCD en modmypi.com
Vamos a utilizar la biblioteca de Adafruit para programar la pantalla LCD (más detalles en eso más adelante)
