Internet habilitado frambuesa Pi alimentador del animal doméstico (4 / 9 paso)

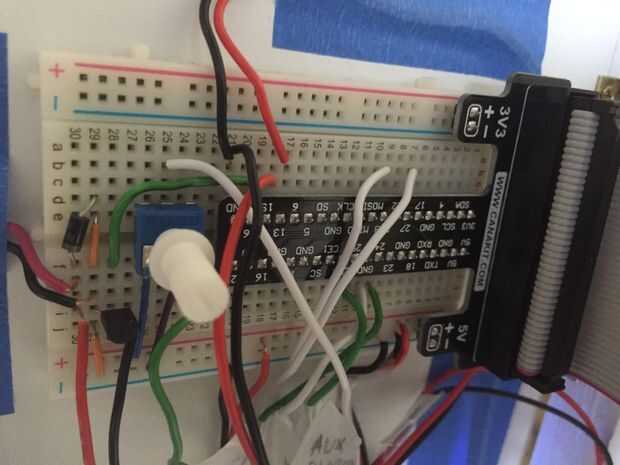

Paso 4: Montaje de Breadboard: Motor de la C.C.

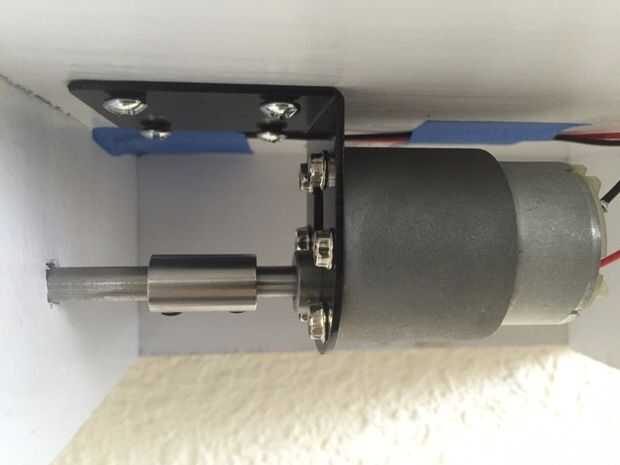

El alto par motor de la C.C. es un motor de 3,5 RPM 12V de 6mm D-eje en él.

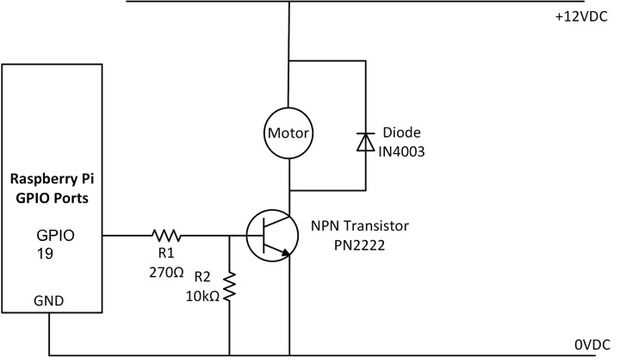

Es un circuito de transistor simple base con el pasador de PI frambueso # 19 proporciona la señal de control

Conectar como se muestra en el diagrama.

Tenga en cuenta que la fuente de alimentación de 12V es una fuente de alimentación separada para el motor.

Conectarán a la tierra para la alimentación de 12V y tierra de frambuesa Pi juntos.

Esencialmente el transistor actúa como un interruptor de control por el alto en el pin GPIO de frambuesa para cambiar el motor de encendido/apagado
