Paso 2: Conseguir juntos y los sensores
Jugó con la idea de un sensor de haz descanso tradicional para el gatillo en la parte superior e inferior, pero esto plantea un par de cuestiones:
Un fototransistor IR estándar era un poco difícil trabajar con - alineación, luz natural, etc
Necesita de un típico receptor remoto IR ~ 38Khz PWM IR al sentido que es torpe y necesita más hardware (555 temporizadores etc.)
Ambas necesitan una cantidad razonable de energía - el Arduino 5v fuente de alimentación de luchas @ 12v entrada ya por lo que necesitaría una fuente de 5v mejor/separado.
En la parte superior de mis escaleras, allí no es oponerse directamente lugar para montar los sensores en ambos lados.

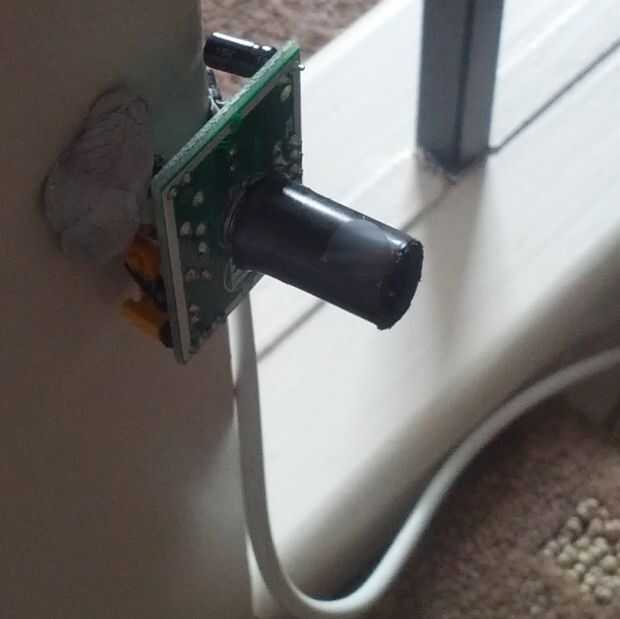

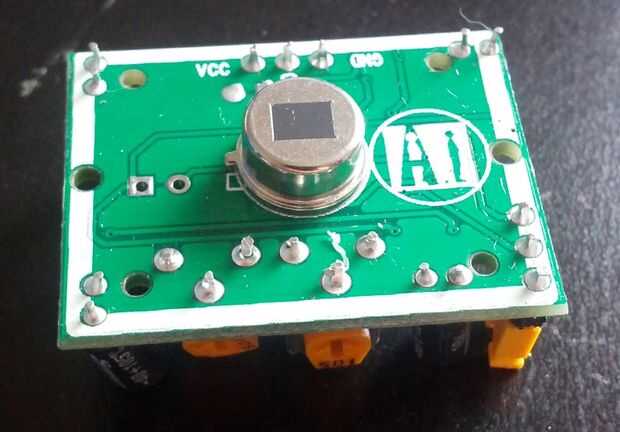

Así, lo que hizo fue utilizar los sensores de movimiento PIR (me ha pasado que ya tienen). Se me quitan las lentes de los sensores e instalado un pequeño opaco 'tubo' (aka un poco de un lápiz que encontré ahí) sobre el sensor metal seriamente reducir el ancho de la viga y funciona perfectamente (gracias a mi buen compañero de Tim para esta sugerencia!)

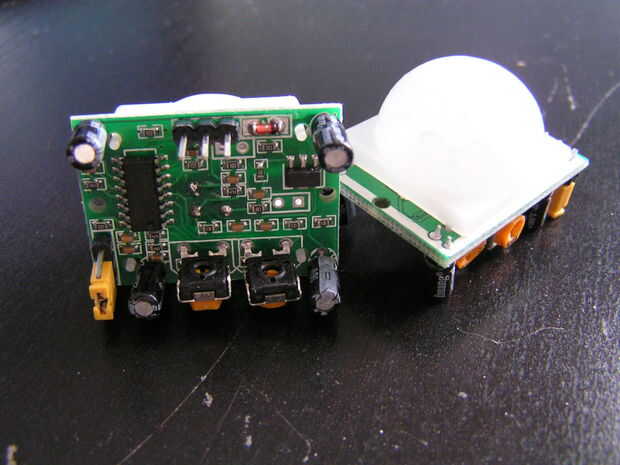

El pin de señal del movimiento sensores deberá estar conectado a los pines de Arduino 8 y 9 para abajo y activa respectivamente, también necesitan + 5v y GND. Mientras estás allí, ajustar los potenciómetros de dos ajuste de ellos totalmente hacia la derecha. Esto reduce la longitud de detección (energía) y la duración de gatillo a valores mínimos.
En este punto, si usted decide usar uno, instale el sensor de luz. Esto deja las luces de escalera de trabajar cuando hay suficiente luz ambiente para ver donde se va de todos modos. Utilicé la versión de 3 pines de freetronics - tiene 3 conexiones, + 5, Gnd y señal al pin analógico 0. Ponerlo en un lugar que reciba luz de iluminación exterior e interior.

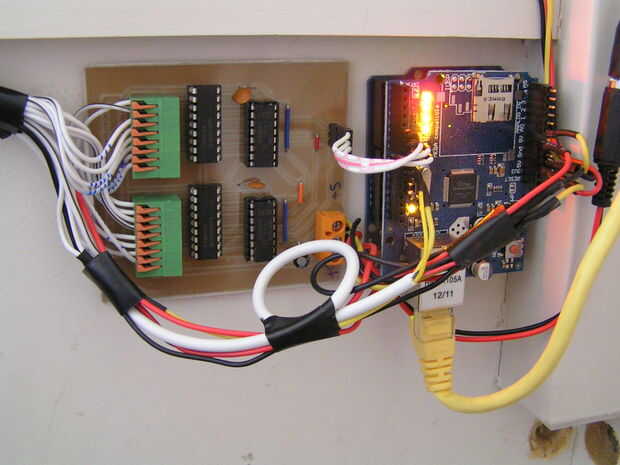

Cada tira de la luz/LED necesita tener energía 12v permanente y el ULN2803 a tierra al otro lado. Cómo hacerlo es específicas de cómo se construyen sus escaleras y qué física accede tenemos que las escaleras así que dejaré poco depende de ti.
