Paso 3: Construir el módulo Sensor
Ahora es el momento para arrastrar a sus soldadores, pelacables, taladros y otras herramientas de mano variadas!

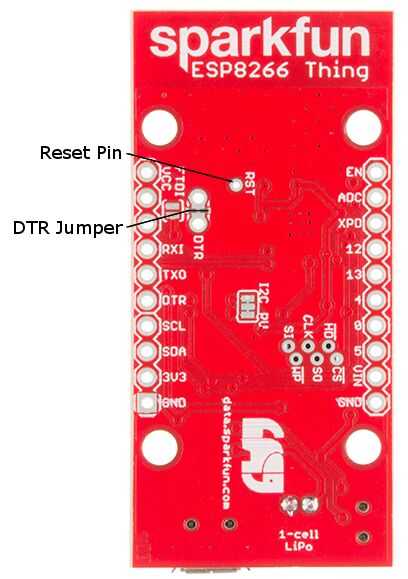

COMIENZA POR CORTAR LA LÍNEA DTR. HAZLO AHORA O SE OLVIDA SOBRE ÉL. Es el puente indicado en la imagen superior.
Luego soldar un cable corto a través del agujero de reset va a la parte superior. Se puede ver en las vistas superior, el cable azul va en la parte superior de la Junta. Usted podría utilizar la línea DTR para resetear el micro, pero se pondrá en modo bootloader. Quería asegurarse de que no pueda poner en modo bootloader, así que utilicé la línea de reset.
Después de eso, soldado en las cabeceras. Como se ve en la primera foto, mantenía la cabecera serie hacia arriba, por lo que pude enchufar directamente el FTDI directamente en el tablero, pero podría mover el conector a otra ubicación para permitir que cuando se cierra el cuadro de programación.
Para los cables, he utilizado cables de núcleo sólido de calibre 24. Nada debe ser fino, la corriente llevó a es muy pequeña.

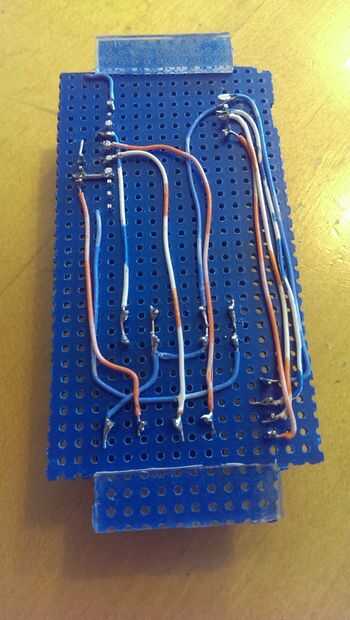

Me encontré con un problema en la parte inferior de la Junta no fue apropiado en mi caja, debido al grueso de mi cableado. Para solucionar esto, apliqué una franja de 3 M Bumpon. Es lo mismo que encontrará en la parte inferior de la electrónica para dar patas antideslizantes. Fue sólo el espesor adecuado a la caja de la parte inferior del espacio. También puede usar separadores de nylon o similar en algún momento. Capas de cinta adhesiva también funcionaría.
Para hacer espacio para la batería y el conector USB, perforar dos agujeros grandes, espaciados uniformemente sobre la pared de la caja y luego utiliza un archivo para abrir los dos agujeros en un rectángulo. Tomó un tiempo, pero funcionó bastante bien.
