Paso 6: Instalación de EnvisaLink 3



Yo no debo han seguido las instrucciones que vienen con los 3 EnvisLink.

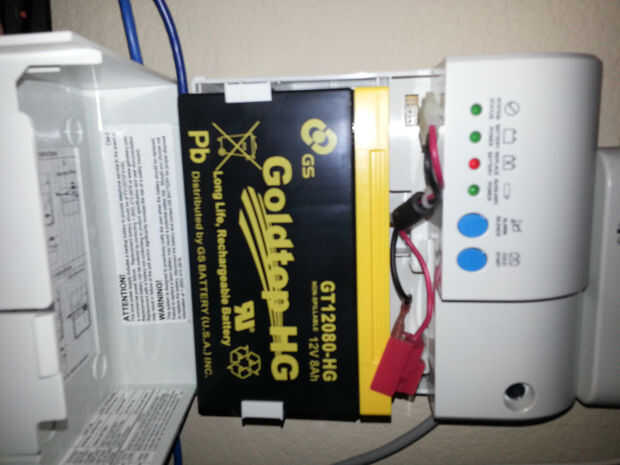

El primer paso en las instrucciones es que desconecte la alimentación de la PC1616. Supuse que esto significó la alimentación y la energía de respaldo de batería. He desconectado tanto y luego tuvo que hacer una llamada para conseguir un técnico que los teclados de nuevo on-line. La llamada de servicio fue $135.
- Mi PC1616 está encerrado en una caja de metal. Coloque su sistema de seguridad Junta PC1616.
- Utilice el EV3 para crear una plantilla de papel para los orificios de compensación. La plantilla se utiliza para marcar los agujeros en la caja de metal. Porque es más fácil de atornillar desde el exterior de la caja en el interior, tuve que revertir a la plantilla.
- Scotch cinta adhesiva la plantilla para la parte exterior de la caja metálica que contiene el PC1616. Escoger un lugar que tiene suficiente espacio para acomodar los 3 Envisalink.
- Muy lentamente, con un 3/16" metal broca de cm y la plantilla, 3 agujeros en el lado de la caja de metal.
- Desde el interior de la caja de metal, empuje en los desplazamientos de plástico en los agujeros

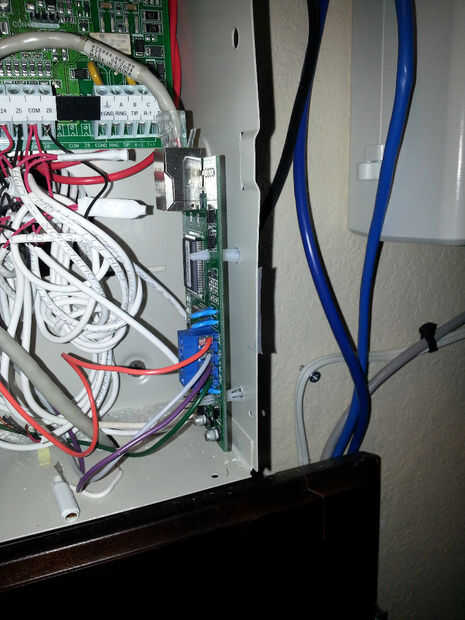

- Instale la Junta de EV3 en la caja de metal en los desplazamientos de plástico.
- Tira de 1/4" de ambos extremos de los cables rojo, negros, verdes y amarillos (o usted puede cortar un cable RJ11 y utilizar los alambres). Mientras que cualquiera funcionará, alambre sólido es mejor que el alambre torcido porque los conectadores a bordo agarre más firmemente el alambre sólido. Si se utiliza el alambre torcido, entonces giro termina firmemente, que hará más fácil de instalar.
- Desconecte el cable de alimentación negro AC desde el controlador de DSC. Este es el segundo circuito de la izquierda. Tenga cuidado de no dejar el extremo expuesto del cable negro tocar nada. Envuelve el final en cinta eléctrica hasta terminar los pasos. Si los cables negro toca cualquier cosa, el transformador se corta y tienes que llamar a una empresa de servicios para reemplazar.
Utilizando un destornillador muy pequeño de cabeza plana, instale cables de colores en ranuras apropiadas de EV3.

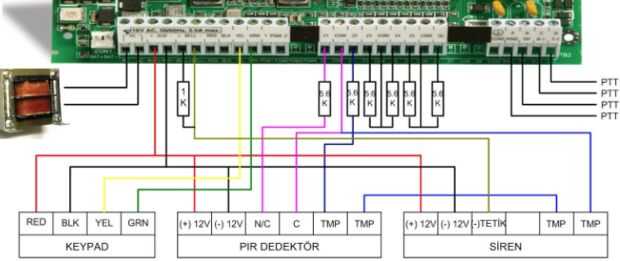

Uno por uno, afloje los tornillos de rojos, verdes, amarillo y negros en el controlador de DSC pero sólo lo suficiente como para deslizar cables nuevos en. Inserte cable apropiadamente coloreado y ajuste.
Vuelva a corriente alterna (quitado en G) para el controlador de DSC.
Usando un CAT5e o CAT6 cable conectar 3 EnvisaLink al router.
