Paso 2: Las partes
La lista de partes necesarias es:
- Arduino Uno R3 (enlace de amazon £6)

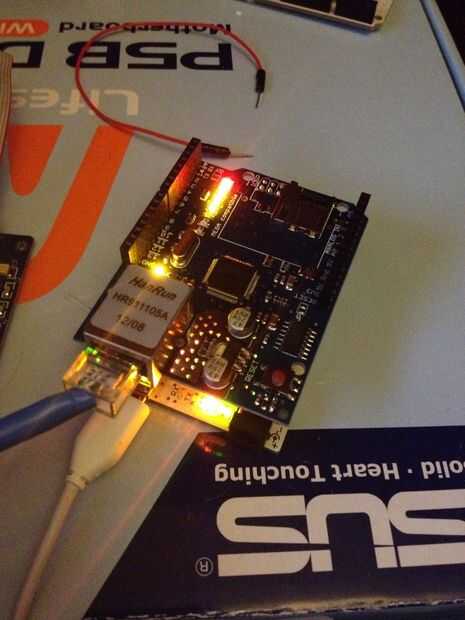

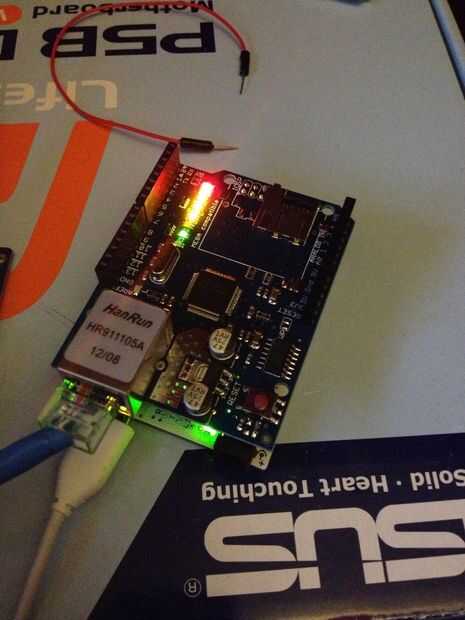

-es decir. un arduino estándar - clones pueden adquirirse desde $5 hacia arriba - Shield Arduino Ethernet (enlace de amazon £7)
-Otra parte Arduino - Amazon venden por aprox $10 hacia arriba - Fuente de alimentación DC-DC (enlace o vínculo) unos $4
Utiliza para convertir los 12Volts de paneles en una estable 5Volts - Tres Transistores BC109 (o cualquier similar general propósito transistores NPN 2N2222 o 2N2369)
- Resistencias especificadas en el esquema
- Mini protoboard
Usted también necesitará la contraseña de Ingeniero (Admin) para la alarma de HKC.
Si usted no tiene la contraseña, puede considerar impago el panel valores predeterminados de fábrica y reconfigurarlo - ver los manuales para este procedimiento. Hay otros métodos para quitar la contraseña pero están fuera del alcance de este instructable.
Alimentar el Arduino

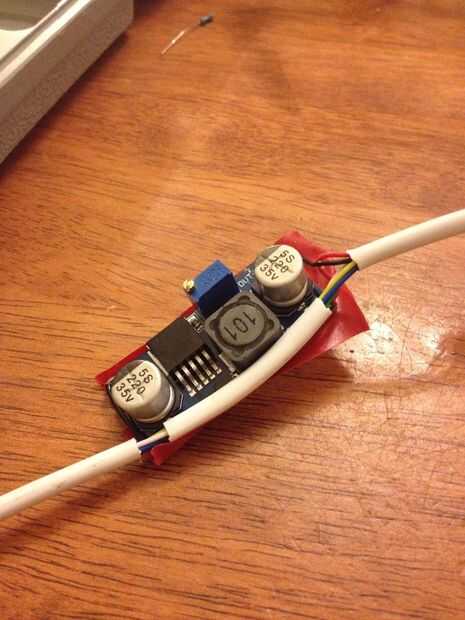

La fuente de alimentación DC-DC es el componente más crítico para obtener correcta - no tener la tentación de usar coche 12V a 5V adaptadores - el voltaje de los adaptadores más baratos he probado contienen una ondulación de tensión que puede causar la Arduino a crash al azar.
No recomiendo usar los Arduinos construido en toma de corriente de 9V cuando utilice el adaptador de Ethernet o utilizando la potencia de 5V de paneles de alarma - las cosas se calientan! El adaptador de DC-DC especificado arriba es muy eficiente y proporciona una muy estable 5V sin calentamiento - aplicar este 5V al pin de 5V de Arduino.
Si decides a la energía de un adaptador de usb con alimentación de red (ej. adaptador de teléfono) y no el módulo recomendado anteriormente - que se necesita asegurarse de que esta adaptadores de salida GND está conectada a cualquiera de la tierra de los paneles; como todo lo que necesita para compartir la misma tierra.
Elección de protoboard
Usé un pequeño mini-protoboard al prototipo del sistema. Si haces suficiente - limpia el tablero es lo suficientemente bueno para usar como una solución para muchos años - pero quieres hacer una versión soldada utilizando, por ejemplo, el escudo pequeño prototipo demostrado en la última foto.
