Paso 3: La construcción

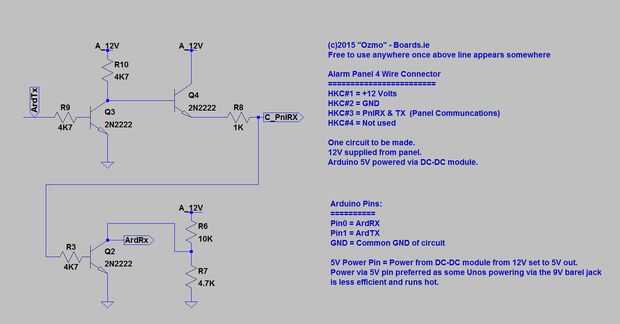

Es necesaria para construir un circuito personalizado para la interfaz de los pines de 5V de Arduino para el autobús de 12V de la HKC.
Aunque la HKC tiene 4 cables de conexión de los teclados - 3 solamente se utilizan realmente. Dos alambres son tierra, uno es + 12v y el último es una línea de datos que se utiliza para recibir y transmitir hacia y desde el panel de alarma.
Así que tenemos un circuito que dividir esto en dos separados RX y TX para Arduino, así como realizar la conversión de voltaje entre 5V y 12V. La señal se invierte también a cómo el Arduino tiene gusto de él. El circuito también debe ser capaz de desconectar del bus cuando no su turno para hablar - con el fin de no interferir con el funcionamiento de los otros teclados en el autobús. Traté en lo posible utilizar las mismas piezas para hacer compras más fácil - tan por ejemplo los tres Transistores son todos idénticos.
Me tomó algún tiempo para hacerlo con tan sólo los componentes que estoy mostrando aquí.
Requiere tres Transistores pero no es terrible difícil de montar. Se utilizan los transistores reales puede ser seleccionado desde el compatible con los enumeran en el paso pasado - las resistencias de valores deben ser como se indica. Si con metal tapa transistores Asegúrese de que las tapas de metal no toquen apagado nada ya que con frecuencia están conectados a uno de los pines de los transistores. Disipadores de calor no son necesarios como el circuito está diseñado para uso corriente mínima.

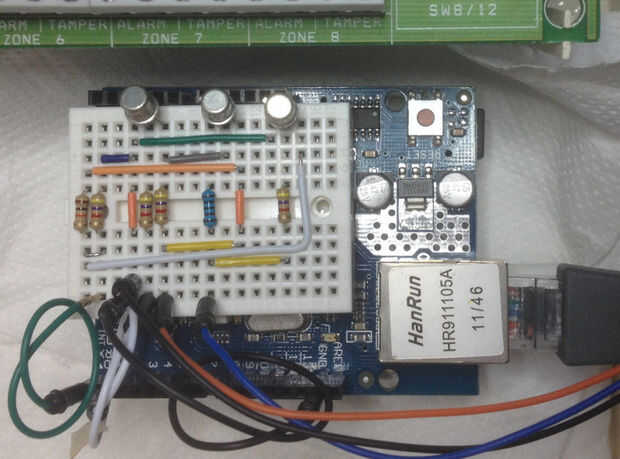

Se muestra una foto de la protoboard.
Preguntar cualquier duda sobre esto - y puedo tratar de ayuda - esto he probado los dos modelos diferentes de paneles HKC que tengo aquí - puede que funcione con otros modelos. Para otras marcas de alarma puede que desee considerar mi instructables de alarma de control remoto genérico de otros.
