Intérprete de código de G de CNC mediante procesamiento (2 / 3 paso)

Paso 2: Generar el archivo de G.

Abrir cualquier proyecto que usted ya hecho, o descargar el ejemplo anterior.

Abra el archivo *.brd.

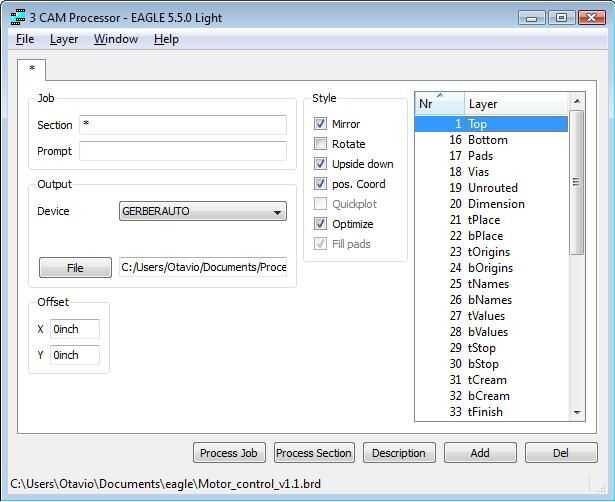

Haga clic en el icono del procesador de CAM, que parece una película de la película.

Sobre la capa de windows deselecciona todo y seleccione sólo la capa superior o inferior. Asegúrese de deselecciona otra capa o mi programa no reconoce el código.

Asegúrese de que en la ficha de estilo esta casilla de verificación estén marcadas. Espejo, al revés, pos Coord.

Haga clic en el botón archivo y guarde el archivo dentro de su carpeta de dibujo. Algo como esto:C:/usuarios/Otavio/Documents/Processing/cnc/data/12.txt

Cambio de nombre por el tuyo.

Haga clic en el botón "empleo del proceso".

Aparecerá un mensaje de advertencia, ignorarlo. Haga clic en Aceptar.

Bueno, si haces todo bien. el archivo será crear y ubicar dentro de la carpeta data de tu bosquejo.

Si abre el archivo, verá algunos códigos como este:

G01 *
X000000Y000000D02 *
D10 *
X005919Y003615D02 *
X005842Y003802D01 *
X003086Y006558D01 *

OK, ahora a ejecutar su bosquejo y ver los resultados. ¿Parece increíble, no?
