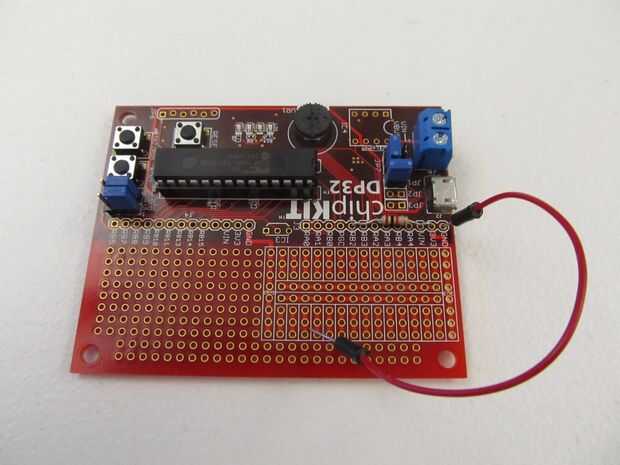

Paso 3: Circuito Simple: Tire hacia arriba de la resistencia
Vas a utilizar la resistencia para crear una resistencia de pull-up de la tarjeta. Cuando nuestro pin de interrupción no es conectado a tierra, esto tirará su voltaje a 3,3 voltios, y luego puede utilizar la punta del alambre a tierra el pin, tirando de él hasta 0. La resistencia es necesaria para asegurarse de que la Junta no corta hacia fuera, así que algo bastante elevado, por lo menos 1 k ohmios.
"Pero Jay!" Puedo oírle mascullar dormida, circulación sanguínea todavía plagada de triptófano de sus épicas cenas de acción de gracias. (O tal vez es sólo más difícil escucharte desde tan lejos. Espero que tuvieras un buen el jueves). "Esta placa carece de resistencias de pull-up en?" Y tienes razón! Todos los microcontroladores PIC32 tienen resistencias pull-up incorporados, por lo que se pueden establecer a arrancar normalmente, pero por desgracia no es tan simple esta vez.
Por cualquier motivo, cuando se utiliza la resistencia de pull-up integradas, no hale el pasador de alto suficiente para la interrupción a registrarse como haber ido realmente alta! Tan lamentablemente un poco oomph extra es necesaria, por lo tanto la tensión externa.
