Paso 8: Elegir valores de condensador y Resistor

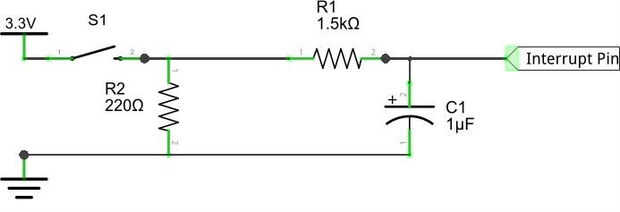

Primero que sobre lo que nuestra señal de entrada. En el circuito de botón, queremos decirle si el botón está presionado o no, por lo que la salida de nuestro botón es nuestra señal de entrada! Revisa el esquema de arriba para ver cómo que encaja en un circuito.
También puede notar que los valores del resistor y el condensador (R1 y C1) son 1,5 k y 1u respectivamente. ¿Cómo obtuve esos valores?
Hay un tutorial muy útil explicar, detalladamente, cómo escoger R y C valores de RC del filtro en el sitio de Digilent Aprenday me animo para verlos. Voy a repasar los conceptos básicos aquí.
Todo se reduce a la siguiente fórmula:
5T ≤ R * C
En esta fórmula, R es el valor de la resistencia y C es el valor del condensador, pero ¿qué es t?
