Paso 5: Añadir el medidor ATS y AC

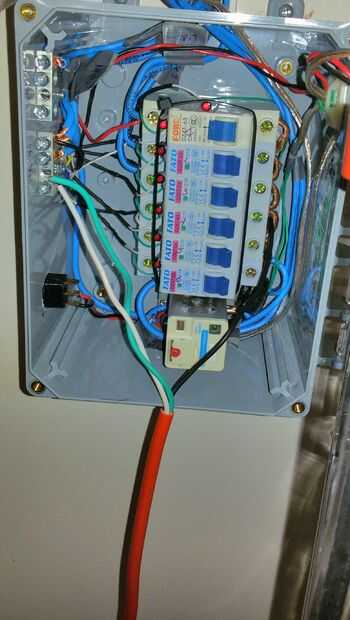

El campo común del otro polo que envié a la barra de distribución neutral.
Los contactos NO fueron conectados a los conductores vivo y neutro de utilidad. Los contactos NC se conectado a mi inversor respectivo vivo y neutro. Interruptor de vivo y neutro ya que mi inversor no produce un neutro conectado a tierra.
La bobina de alambré para la utilidad de vivir ya que en apagón quería el ATS por defecto a la potencia del inversor. He instalado un interruptor para seleccionar manualmente el suministro de energía en caso de falla del inversor. También puse en serie con la bobina de otro relé para cambiar remotamente entre inversor y utilidad. Este relé es parte de mi controlador home pc de labjack u3 como se muestra en la foto de la pantalla. En cualquier parte del mundo puedo supervisar y seleccionar qué fuente de energía quiero además varios otros parámetros en mi casa.

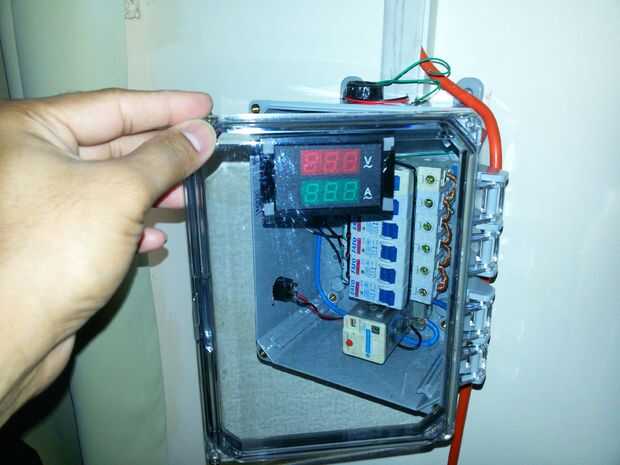

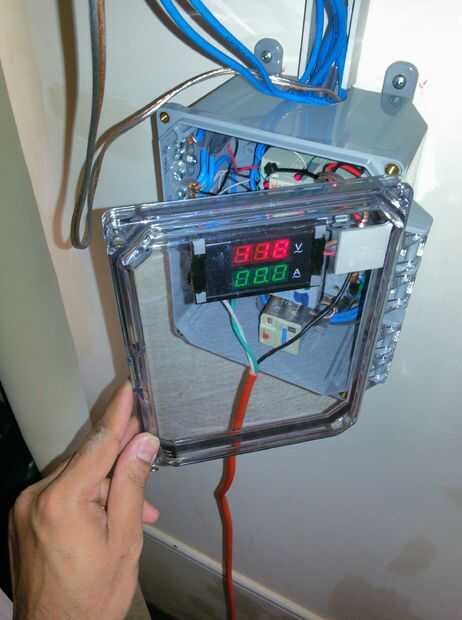

Un voltios AC y medidor de corriente he incluido en el interior la cara de la tapa de la caja. El transformador de corriente está alrededor de la salida de la ATS. Como siempre con conexiones de transformador de corriente debe ser apretada y segura desde un circuito abierto con causa falta rápida y escape del transformador.
