Interruptor controlado de SORBO y soplo de Arduino (2 / 6 paso)

Paso 2: Los interruptores de presión/vacío

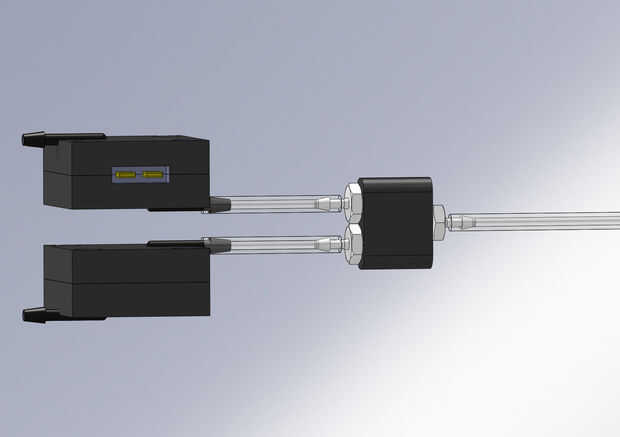

Utilizando los interruptores de presión/vacío DesignFlex PSF102 serie, pieza Nº 7882-710, es tan simple como elegir el puerto alto de (presión) en uno y el puerto de baja (vacío) en el otro.

Conecte uno de los terminales de cada interruptor juntos y luego a la tierra (para lógica negativa). Desde el interruptor que está utilizando el puerto alto, conectar el otro terminal al pin PUFFinput del uController. Desde el interruptor que está utilizando el puerto bajo, conecte el otro terminal al pin SIPinput del uController.

En el montaje terminado, Sipping en la boquilla a tierra el pin de la SIPinput del uController y Puffing (soplar ligeramente) en la boquilla a tierra el pin de la PUFFinput del uController.
