Interruptor controlado de SORBO y soplo de Arduino (3 / 6 paso)

Paso 3: El colector Y (SPLITTER)

Si desea hacer su "Y" colector, las fotos que se adjunta a este paso le dará toda la información necesaria. Nota cómo los agujeros.159 (para 10-32 hilo de rosca) perforaron desde lados opuestos interfieran entre sí, creando un pasaje al aire libre entre todos los agujeros.

Después de taladrar los agujeros, golpee con un toque de fondo 10-32. Utilice una pequeña astilla de la cinta de plomería al instalar las guarniciones de tubo dentado de 1/16 X 10-32.

Como alternativa, compra una completa "Y" adaptador de McMaster-Carr (www.McMaster.com) con su número de parte: 2974 K 391. Usted recibirá un paquete de 10 por $7,10.

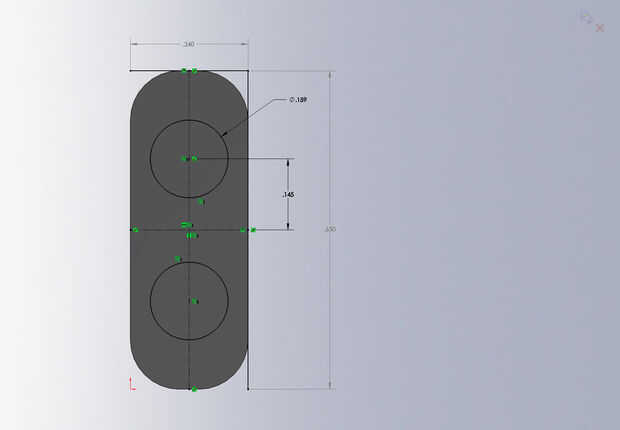

En caso de que no está claro, los dos agujeros en un lado están en centros de 0,145". Esto deja suficiente espacio para las guarniciones de púas a apretarse en su lugar. Orificios de 10-32 son 0,159"
