Paso 1: Construcción...
He perforado dos agujeros pequeños en el lado de la caja y utiliza un cuchillo x-acto para cortar los agujeros en un óvalo que forma el cable de alimentación por lo que encajaría con la precisión.
El cable fue cortado corto lo suficiente para eliminar el exceso de cable colgando del montaje final, pero el tiempo suficiente para evitar que el cable está demasiado apretado.

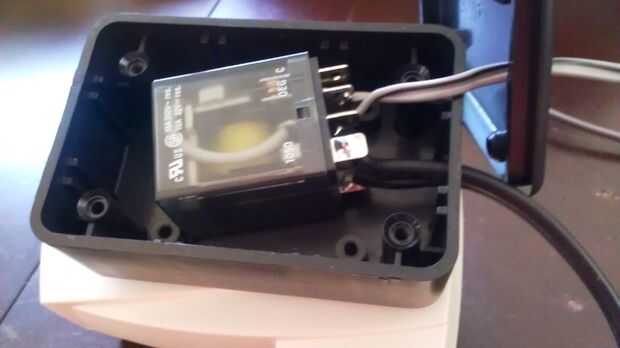

El cable de alimentación a través del agujero, a continuación, dividir las hebras (o tira hacia atrás de la chaqueta de utilizas un cable con forro) aproximadamente 1" del final. Los conductores sobre 1/4 y lata con soldadura de la tira. Soldar los conductores a través de la bobina del relé. (Si usted está familiarizado con relés, no te preocupes la polaridad. AC y bobinas están polarizadas no se puede conectar en cualquier orden.)
Perfore un pequeño agujero en la tapa de la caja y alimentación a través de su cable remoto más pequeños. Como con el cable de alimentación, dividir los conductores cerca de 1", la tira 1/4" y la lata. La soldadura a través de los contactos normalmente abiertos (NO). Este relé tiene dos juegos de contactos y no importa que uno utiliza.
Dependiendo del tipo de las conexiones de su usa de abrelatas de la puerta de garaje probablemente querrá preparar el otro extremo del control remoto cables en este punto. Dividir los conductores detrás cerca de 3", la tira atrás aproximadamente 1/2" y lata los extremos del cable para facilitar la conexión a terminales de abrelatas de la puerta de su garaje.

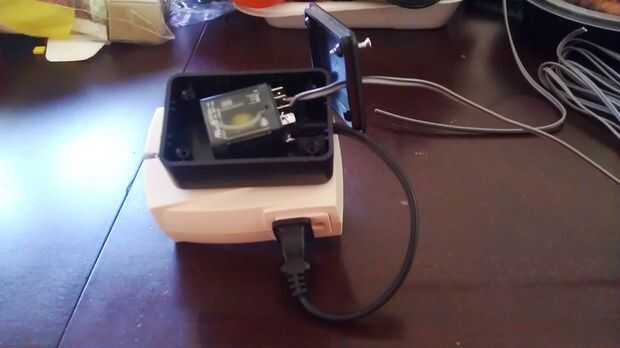

Utilice un trozo de cinta de espuma doble cara para adherir el relé a la parte inferior de la caja y otro pedazo de cinta de espuma para adherir la caja para el interruptor de dispositivo z-wave.
