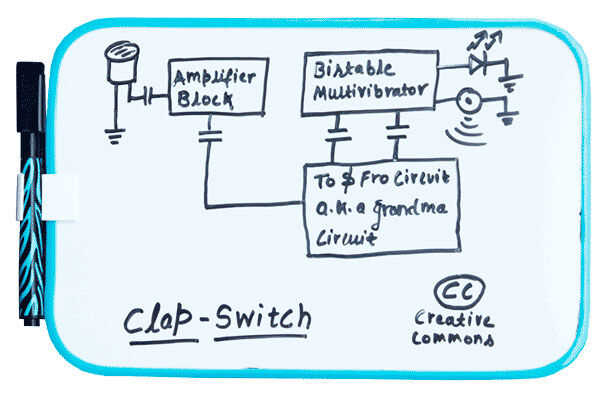

Paso 2: Interruptor de Clap explicó mediante diagrama de bloques
a) micrófono:
Es un dispositivo que transforma las vibraciones del sonido en señal eléctrica. El micrófono que utilizamos en este proyecto es Micrófono electret. En la cápsula del micrófono tenemos un amplificador FET, que amplifica la débil señal eléctrica generada por el micrófono.
b) bloque amplificador:
En el bloque amplificador estamos amplificando la señal que sale del micrófono. La señal eléctrica que sale de micrófono es tan débil que está al lado de ninguno. En esta etapa la señal se amplifica para hacerla más fuerte.
c) multivibrador biestable:
Multivibrador biestable es el corazón del circuito, también se conoce como flip-flop S-R. Con multivibrador biestable podemos almacenar cualquier valor digital es decir, '0' o '1' (encendido o apagado), así cuando nos aplauda multivibrador biestable almacenarlo. Multivibrador biestable consisten dos de entrada uno se llama SET y otra RESET. Cuando le damos valor al conjunto almacena, pero luego para quitar el valor tenemos que dar valor al pin de RESET. Así SET sirve para almacenar el valor y RESET se utiliza para quitar el valor almacenado.
d) a y Fro a.k.a abuela circuito del circuito:
El problema encontrado con circuito multivibrator biestable es necesita señal en dos clavijas diferentes, uno de los pines para almacenar el valor, otros pin resetear o borrar el valor almacenado, así que hará este trabajo por nosotros. También tenemos de uso a y FRO circuito, permite en una sola señal de entrada y enviar la salida a uno de lo pin de dos salida tales que ambos pin obtiene igualmente probable salida (a y Fro de movimiento). Esto a y para circuito es hacer un movimiento de clase de a y Fro. Este Fro y en circuito está conectado al multivibrador biestable. Primera vez que aplauda almacenar el valor en el circuito biestable así entonces la próxima vez que nos aplauda restablece el valor del biestable multivibrator circuito. Hey esto es lo que queremos, cuando nos aplauda circuito biestable debe guardarla y la próxima vez que aplauda que debe eliminar el valor.
e) dispositivos de salida:
Bien, usted debe estar pensando Dónde está la salida, la salida de un LED y un zumbador. Se unen al circuito multivibrator biestable. Así cuando nos aplauda el LED se encenderá y zumbador emitirá un zumbido, y la próxima vez que va aplaudir nuevamente el LED y el zumbador se detendrán.
