Paso 3: Conexión del micrófono

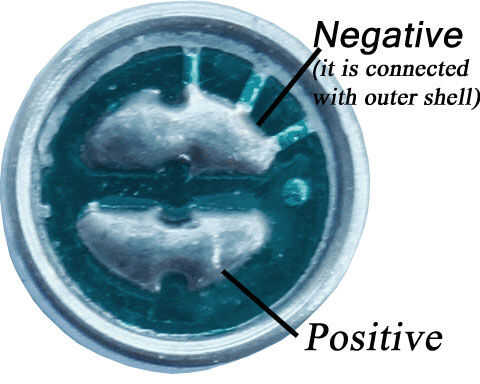

El micrófono es el dispositivo que convierte las vibraciones de sonido de la palmada en señal eléctrica. Técnicamente se le llama transductor. Internamente en el micrófono tenemos FET (un nombre de fantasia para el transistor). Micrófono electret es un micrófono que se utiliza aquí. El micrófono tiene dos conexiones eléctricas.

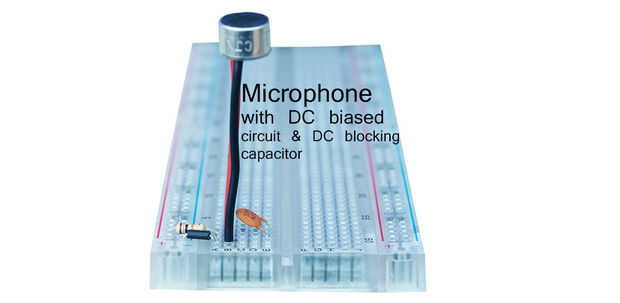

Positivo pierna del micrófono (alambre negro) está conectada con la resistencia de 10K ohm para limitar la corriente, algunos de ustedes dirán por qué sólo 10 K resistencia de ohm. batería de 9V se utiliza para la alimentación y utilizando la hoja de datos (que es proporcionado por el fabricante) y algún ensayo y error el valor de la resistencia fue aprobado es de 10K ohmios. Ese condensador está conectado con la alimentación positiva del micrófono para que esa única señal AC sale del micrófono (que es lo que queremos). Ahora con la configuración requerida si enciende el micrófono y el clap producirá señal.

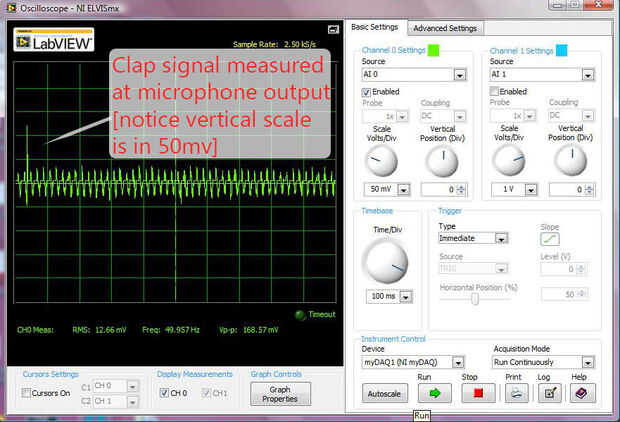

La salida del micrófono es mostrar por encima en la forma de onda del osciloscopio.
