Paso 4: Amplificar la señal del micrófono
La señal que sale del micrófono es demasiado débil para ser utilizado para cualquier cosa, por lo tanto, necesitamos otra etapa de amplificación. La señal que sale del micrófono es poco más que 160mv. El voltaje de la señal que sale del micrófono no puede utilizarse para algo útil como tensión base mínima necesaria para activar un transistor es 600mv (0.6 v) por lo tanto se necesita otra etapa para amplificar la señal. En esta etapa que se amplifica la señal, usando BJT (Bipolar Junction Transistor) para amplificar la débil señal. Aquí se utiliza el transistor como un amplificador. Te digo el cuento largo corto, el transistor tiene dos funcionamiento como amplificador de otro como un interruptor. Aquí estamos forzando deliberadamente al transistor para ser utilizado para propósito de amplificación, por una cosa llamada polarización, regulando la cantidad de base actuales podemos forzar el transistor como un amplificador, para más información consultar cualquier libro de curso de pregrado electrónica.

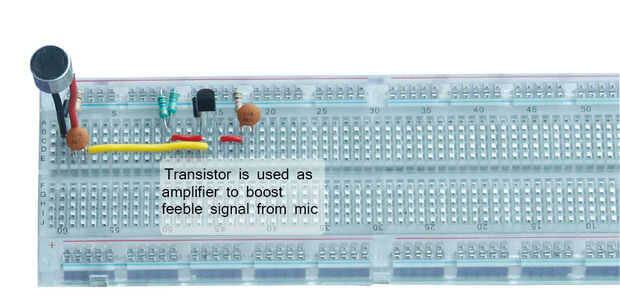

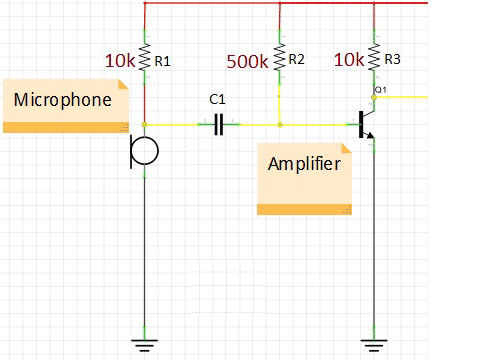

El transistor es amplificar la señal proveniente del micrófono. Cable amarillo representan el flujo de la señal de clap, que va desde el condensador conectado con el micrófono en la base del transistor (pin central). Transistor se utiliza en la configuración de polarización fija aquí. Colector (extrema derecha del transistor) está conectado a la red a través de la resistencia de 10K ohm que también está conectada con el condensador de bloqueo de DC.

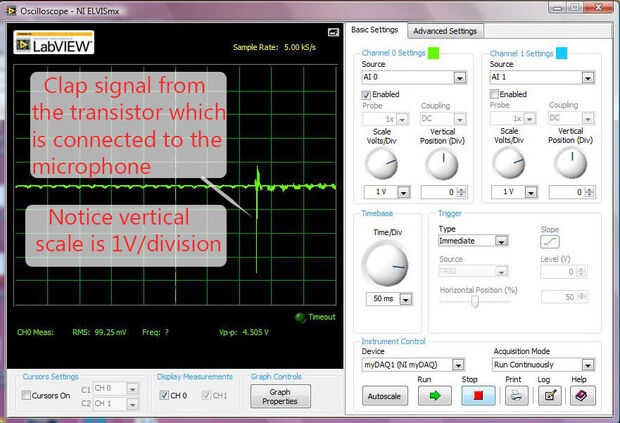

En la pantalla del osciloscopio (busque por encima de imagen), puedes ver que el voltaje máximo es 4.5V que es suficientemente alto como para ser utilizado para propósito práctico.
