Hola,
Quería no construir un circuito simple, no IC MCU. Así que aquí lo tengo.

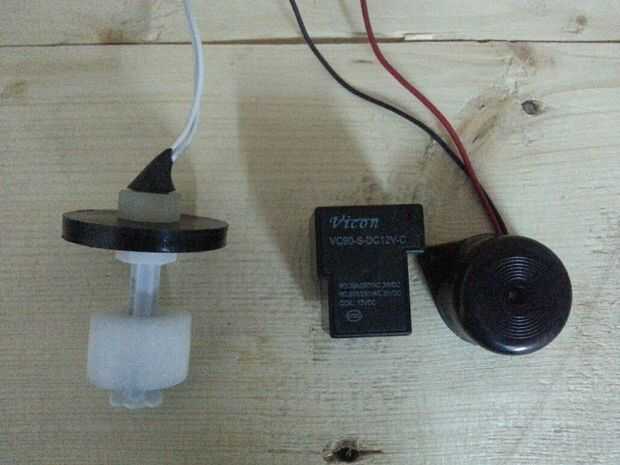

Lo que necesito
- Interruptor magnético del flotador.
- Relé de 12V a 220v de la manija 30A.
- Zumbador 1.2-12V
- IN4001 o diodo IN4007.
- Batería de 9V
Cómo puedo hacer que
ADVERTENCIA: Este circuito consiste en 220V AC. Por favor, use bajo su propio riesgo.
- Instale el interruptor de flotador en tanque de agua

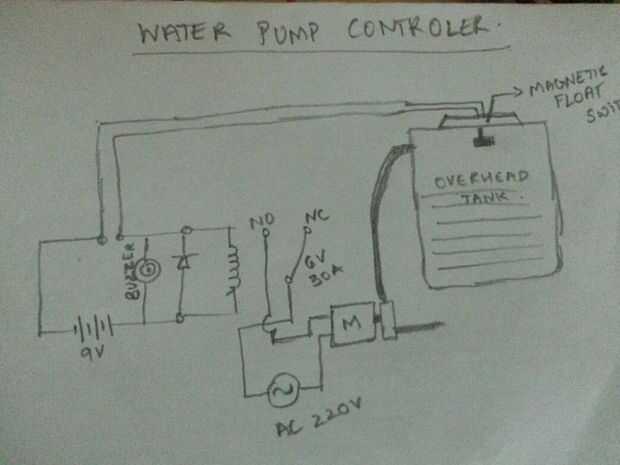

- Conectar los componentes como se muestra en el diagrama del circuito
- Conectar el motor de la bomba de agua al relé.
- Si es necesario que puede Agregar un interruptor en caso necesita energía Off/On
Cómo funciona
- El circuito es alimentación mediante batería de 9V.
- Un diodo se utiliza como un flyback al relé.
- Cuando el nivel del agua es bajo el interruptor de flotador está en estado y este relé, timbre está apagado y por lo tanto el motor está apagado.
- Cuando el nivel del agua alcanza al completo, el interruptor está encendido, esto activa el relé y zumbador. Esto apaga el motor.
Diseño del trabajo, excluye el relé, sólo indica cuando el tanque está lleno.
Link del video de demostración:
Cualquier pregunta no dude en preguntar.
Gracias por leerme.
