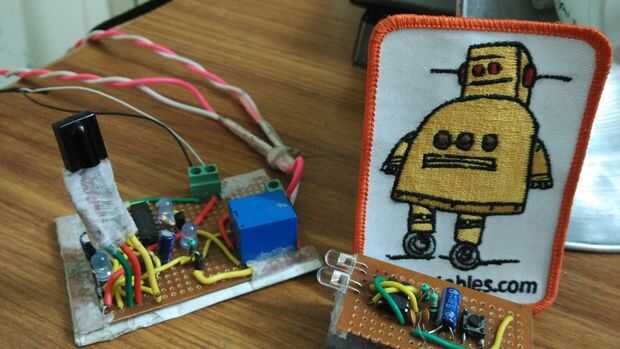

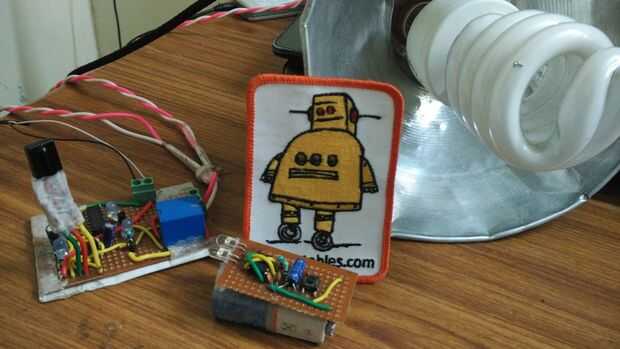

Paso 3: operación:
El circuito utiliza un módulo de receptor TSOP 1738 IR en el lado de la entrada para recibir los impulsos de IR de frecuencia de 38KHz desde el control remoto. Bajo condiciones normales, el pin de salida del módulo IR es en lógica alta, lo que significa que el transistor T1 (BC558 PNP) corte y su colector terminal es lógica bajo. El colector de T1 conduce la línea de reloj del contador de década CD40174. Al frente un mando a distancia hacia el TSOP y pulse cualquier tecla. Módulo el TSOP recibe entonces el tren de impulsos de IR 38KHz del mando a distancia que hace su salida a oscilar demasiado. Estos pulsos son invertidos en el colector de BC558, que finalmente van a la entrada de reloj del contador de década. Los pulsos que llegan podrían incrementar el contador CD4017 en la misma proporción (38KHz), pero debido a la presencia del circuito filtro RC (R = 100 K, C = 10uf) entre el colector y el suelo, el tren de pulsos aparece como un único pulso al contador. Así, en cada tecla presionar el CD4017 contador avanza sólo por una sola cuenta. Cuando el usuario suelta la tecla, el condensador C1 se descarga a través del resistor R1 y el reloj es nuevo a cero. Así que cada vez que el usuario presiona y suelta una tecla del mando a distancia, el contador CD4017 recibe un solo pulso en su entrada de reloj.
