Paso 2: Diagrama de cable
CAUTION1: te recomiendo que pongas un diodo en el cable de señal para evitar la espalda actual.
Precavido2: Esto se puede también hacer para el paquete de la bobina de coches que es más seguro! Sin embargo esto me dio lecturas incorrectas así que usé el ECU
Cable rojo: Este es el hilo a la batería.

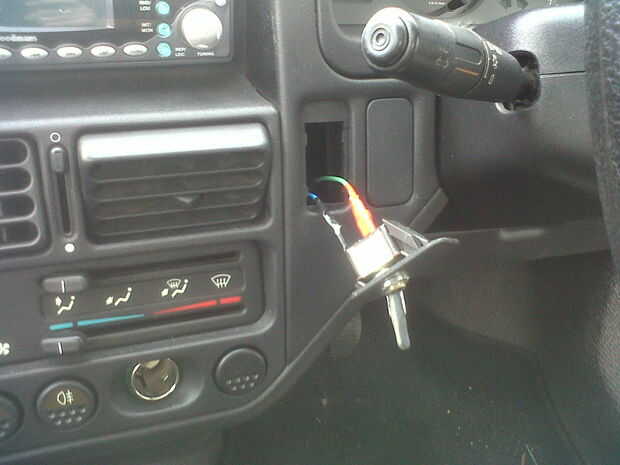

Púrpura alambre: Este es el cable del interruptor; tradicionalmente esto se conecta a su encendido para encender el contador cuando se inicia la ignición. Esta había soldado a la primaria vivo.
Verde alambre: Este es el cable de señal que va desde el contador hasta la ecu. En el peuegot 106 su pin 6 (Compruebe su haynes como el 106 mayo diferentes ECU) se trata de un mk1.
Cable negro: Este es el cable de tierra para el sistema.
