Interruptor de DPDT MEGA - tanque estilo (2 / 6 paso)

Paso 2: Montar las piezas que se mueven

1. Primero con las pestañas, perfore 2 agujeros que servirán para montar a la madera contrachapada, como se muestra en las fotos
2. Siguiente o perfore 2 agujeros para perno en una hoja de la bisagra, o simplemente soldar en su lugar como lo hice.
3. Preparar su barra y nob "suena tan mal" moler o aplaste con un martillo las últimas 3 pulgadas de un extremo de la varilla en 2 caras paralelas, esto le da una bonita sección plana a perforar y montar en la madera contrachapada.  Taladro 2 agujeros como en las fotos
4. Si usted no tiene todo listo, cortar el 1/4" madera contrachapada---X---plazas y arena suave

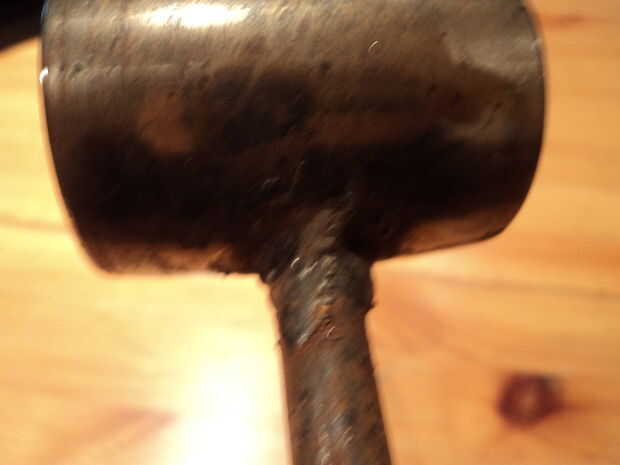

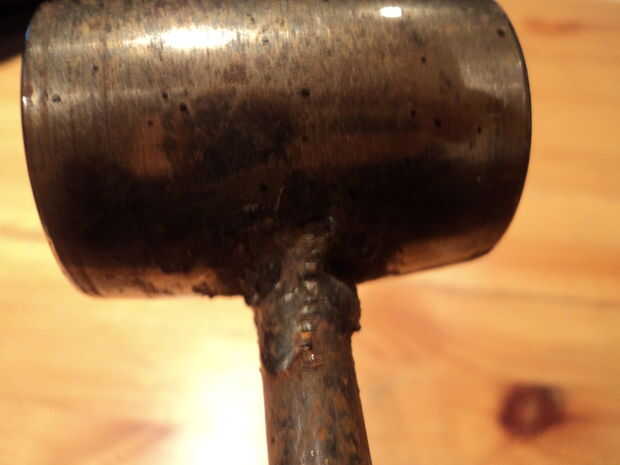

5. Conectar el nob, simplemente soldado mi cojinete en el extremo de la varilla, pero si usas algo como una bola de pool, engranaje coche cambio de nob, o encogida cabeza vudú - perforarlo aproximadamente una pulgada, inserte la varilla y encolarla con una fecha de nacimiento de pegamento epoxi o gorila. Deje que se seque

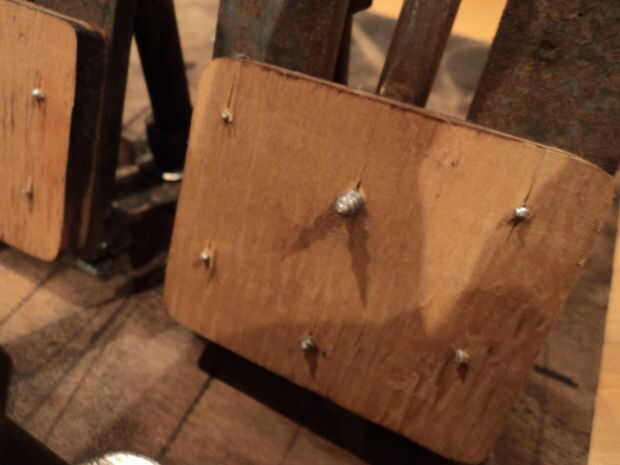

6. Poner un filete de epoxi a la mitad del cuadrado de madera contrachapada y tornillo el extremo recto de la barra en la Plaza de madera de su piscina de epoxy - dejar para secar - esto es donde 5 minutos epoxy brilla como tu no esperando siempre - epoxy segundo aunque 90 todo es aún mejor pero parece difícil de conseguir en mi cuello de los bosques estos días

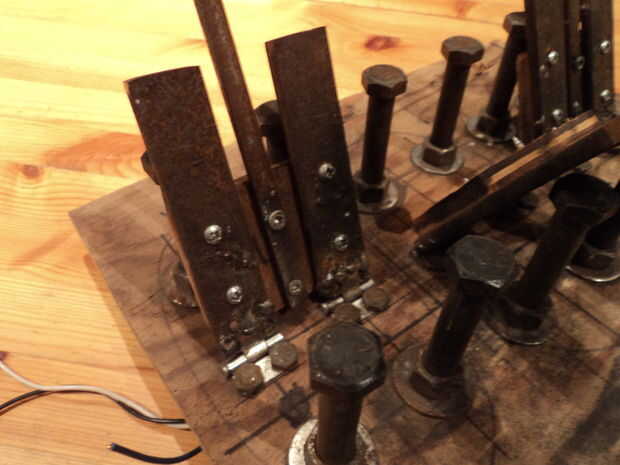

7. Ahora aplique 2 filetes pequeños de epoxy corre paralela con la caña en la Plaza de madera, presione las lengüetas de la bisagra en el pegamento y el tornillo en lugar - asegurar las 2 lengüetas y la barra no contacto - no corriente de la Cruz!  La Plaza de la madera actúa como aislante y permite perilla y varilla mover ambas secciones del interruptor al mismo tiempo sin compartir un camino eléctrico

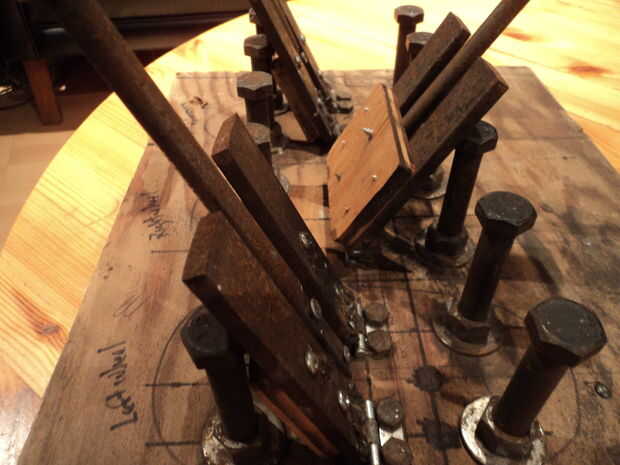

8. Prepárate tu panel - tratar de planificar con antelación en este si se puede.  Si montado en un armario, soporte o lo que tengo, hacerlo a la medida.  También plan de en cuántos de estos interruptores puede que desee utilizar.  Como mina fue utilizado para el manejo de tanque, necesitaba uno interruptor de monstruo por motor - usé 2.  He añadido una tercera para controlar mi torreta de cohetes.
