Interruptor de encendido/apagado botón (3 / 6 paso)

Paso 3: configuración

Siga estas instrucciones para la instalación de los cables, botón, timbre y resistencia.

Se puede utilizar otra configuración pero no puedo evitar allí.

Instalación de:

Arduino a la placa:

Arduino 8 a 1A protoboard

Placa Arduino 2 a 18

5V de Arduino a menor "+" protoboard

GND(2) de Arduino a menor "-" protoboard

Protoboard:

Zumbador = 1E / 3E

Jump wire (zumbador) = 3e "–" a 3A

Boton = E-F 16 / 18 E-F

Jump wire (botón) = 14e «+» a 16A

Resistencia = 16e "-" a 18B

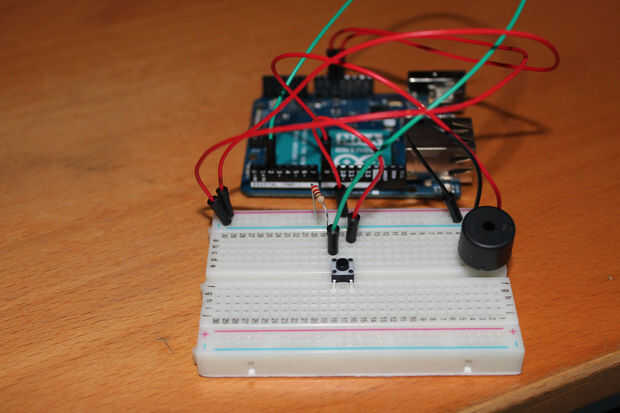

Si has seguido las instrucciones de su resultado debe parecerse a las imágenes proporcionadas.
