¿Siempre quería tomar el control total de tus aparatos eléctricos incluso sin estar en casa? Bueno, gracias a este instructable serás capaz de hacer eso y mucho más.
Algunas sugerencias amistoso antes de comenzar:
- La electricidad es muy peligrosa, lea y siga el "peligro:«consejos escritos en este instructable.
- Si no tienes ninguna experiencia en el campo de la electricidad/electrónica busca para la supervisión de una persona bien informada, aunque el circuito es muy simple si no sabes por qué haces lo que está siendo explicado las probabilidades es si usted comete un error no podrás notarlo, llevando a consecuencias desagradables.
- Nunca trabajo en el circuito mientras está conectado a la red, no hacerlo también con él conectado a arduino, algunas soldaduras estaño transmiten pequeñas cantidades de corriente que puede dañarlo.
- Se recomienda una fuente de alimentación constante si el relé será el durante largos periodos de tiempo.

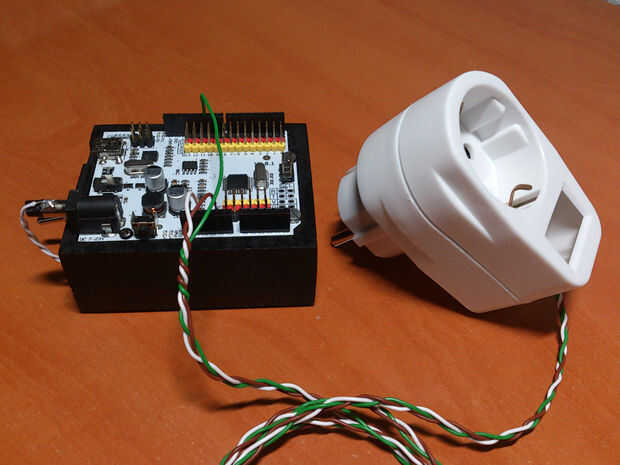

Para construir un interruptor controlado basado en arduino de enchufe a enchufe necesita los siguientes materiales:
-1 x enchufe a enchufe con interruptor manual (queremos nuestro circuito para caber dentro).
-1 x 5V relay (que sostiene 240V y 10A, Compruebe la hoja de datos del que he utilizado aquí).
-1 x (también llamado PN2222) de 2N2222 transistor.
-1 x diodo IN4002 (usé un 4007, pequeñas variaciones son aceptables).
-1 x 1000 a 500 ohmios resistencia. (Usé uno de ~ 750Ω)
-1 x tablero de prototipo (1, 5 x 2 pulgadas debería ser suficiente).
-1 x cabecera de pin hembra (sólo para la conveniencia).
Costo total: ~ $6.
Y las siguientes herramientas:
-Microcontrolador (preferiblemente una tarjeta de Arduino® original, aviso que estoy usando una imitación barata).
-Soldadura lata.
-Multímetro.
Pistola de pegamento termofusible- + pegamento (epoxy podría funcionar incluso mejor)
