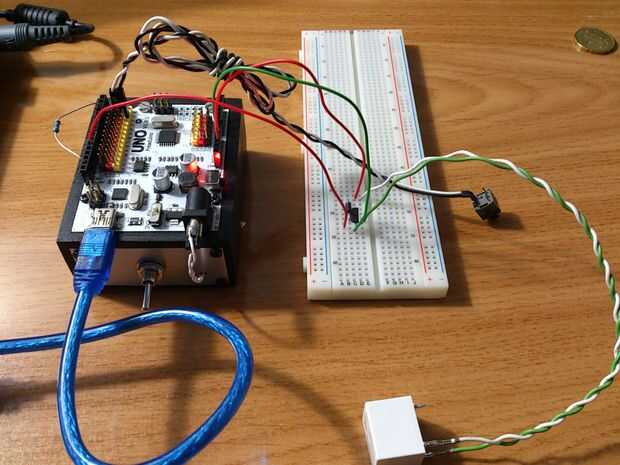

Paso 1: Primero construir y probar.
Primero que queremos montar y prueba que todos los componentes sólo para asegurarse de que no hacemos mucho trabajo para terminar con un circuito defectuoso, puede encontrar algunas piezas de código en el paso 6.

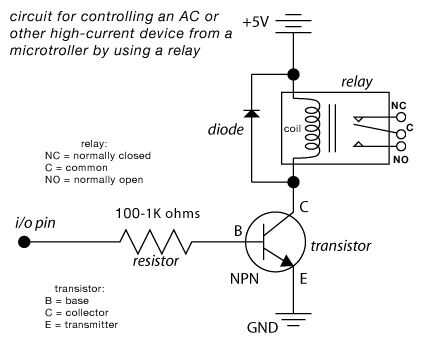

Podemos hacer este fácilmente siguiendo el esquema que se muestra arriba conectar los 5V en el pin de fuente de 5V del microcontrolador y GND al pin de tierra, entrada-salida pin va conectado al pin que desea utilizar para enviar la señal, 10 en este caso y tendrá una resistencia unida a él, el valor puede variar dependiendo del voltaje utilizado , se desperdiciará energía y mina funciona mejor con una resistencia de 750Ω, demasiado alto y no cambie demasiado.
Para colocar el diodo tenga en cuenta que generalmente tienen una banda blanca alrededor del ánodo (el lado de la "barra" si hablamos sobre el símbolo).

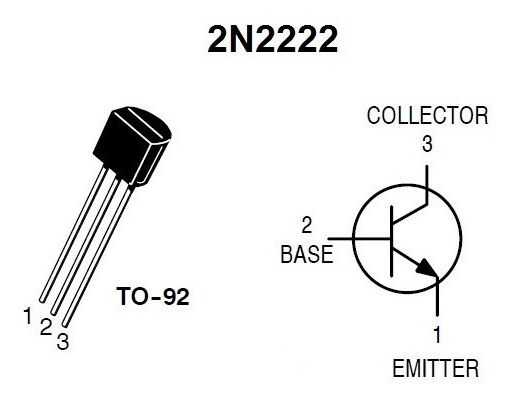

La razón para el diodo y el transistor que hay para proteger la placa, el diodo vuelve a dirigir el pico de tensión que la bobina induce a sí misma cuando la fuente de alimentación se corta y el transistor actúa como un escudo protector para el tablero, por lo que puede operar detrás de él sin ser afectado por cualquier variación corriente perjudicial, la resistencia sólo limita la cantidad de corriente de que la base del transistor puede dibujar , haciendo más eficiente el circuito.
Conectar el microcontrolador directamente al relé terminaría permanentemente dañar el chip.
Importante: Si usted quiere hacer un "value=digitalread(button)" y luego una declaración de "{if(value==HIGH)}" (justo lo que hice) deberás colocar una resistencia en el orden de algunos centenares de miles de ohmios de la espiga de que se coloca el interruptor suelo, evite el mal resultados y consiguiendo frustrada.
Una vez que se prueba podemos pasar al siguiente paso.
