Paso 5: El esquema

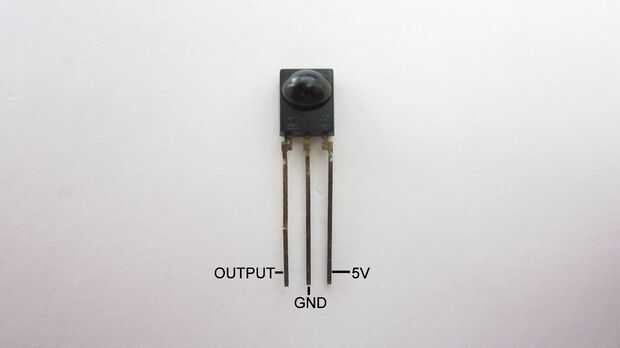

Este circuito utiliza un 38 kHz módulo receptor infrarrojo para detectar la señal del mando a distancia. El eje derecho esta conectado a 5V. El pin central está conectado a GND. El eje izquierdo se conecta al pin digital 11 en el tablero.
El circuito también tiene dos indicadores LED. Uno indica que el receptor está en modo de programación y el otro indica si la salida está activado o desactivado. Uno de los extremos de cada LED se conecta a tierra. El otro extremo se conecta a un resistor de la serie de 100 ohm. Las resistencias están conectadas entonces a digitales pins 3 y 4.
Un interruptor momentáneo se utiliza para establecer la programación de modo. Uno de los extremos del interruptor está conectado a 5V. El otro extremo del interruptor está conectado al pin digital 6 y un resistor de 10 kohm. El otro extremo de la resistencia está conectado a tierra.
El Servo se utiliza para girar el interruptor de la luz:
el cable naranja se conecta al Pin 9, rojo el cable se conecta a 5V, y finalmente el cable marrón se conecta a tierra.
Usé un arduino nano debido a su pequeño tamaño que cabría en un recinto de salida.
Puede que desee consulte el esquema para todas las conexiones de pin en el arduino nano,
