Paso 3: Crear el FSM (Finate máquina estatal)

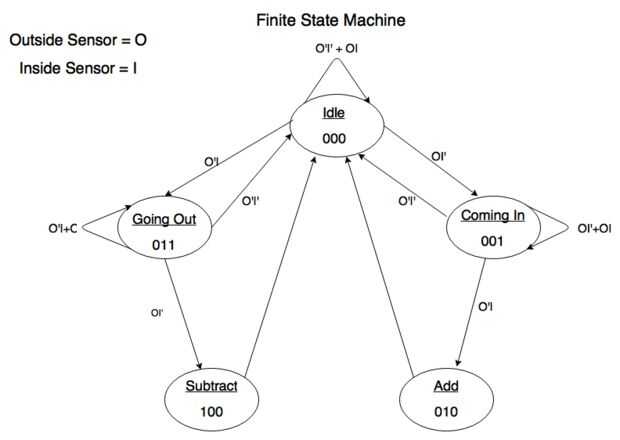

Este módulo interpreta los datos de los sensores para decidir la señal select utilizada por el contador. Los Estados son los siguientes: inactivo, saliendo, entrando, sumar y restar. Cuando se activa el sensor externo, el estado las transiciones a "venir en" anticipación del interior sensor está activado. Cuando el interior sensor es activado desde allí el estado va a "agregar". Trabajo de las transiciones de estado "saliendo" del mismo modo, sólo con los sensores volteado. Estos Estados muestran ya sea sumar o restar el número de personas. Consulte el diagrama de estado si usted tiene preguntas acerca de las transiciones de estado.
