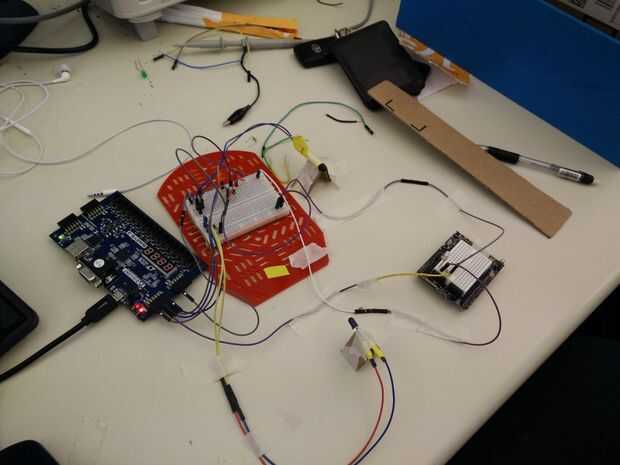

Paso 8: Construcción del Hardware

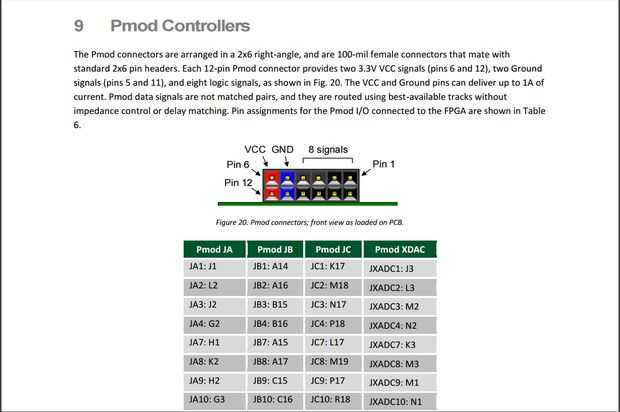

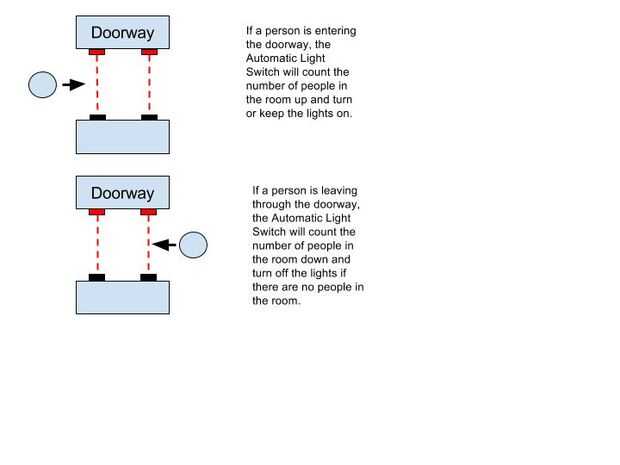

Para conectar los sensores a la Junta, utilizar los pines Pmod proporcionado en la placa Basys 3. Los esquemas de Pmod se unen como una imagen. Asegúrese de seguir la imagen. También, poner los leds un poco frente a los receptores, ya que el rango en que emiten es de 80 grados del centro a ambos lados. Los receptores son capaces de recibir una señal de infrarrojos de 20 metros y 45 grados del centro en ambas direcciones, según la hoja de datos. Nota que se trata de un prototipo. Referencia el archivo Basys3_Master con el fin de encontrar las conexiones entre el panel y el cableado.
