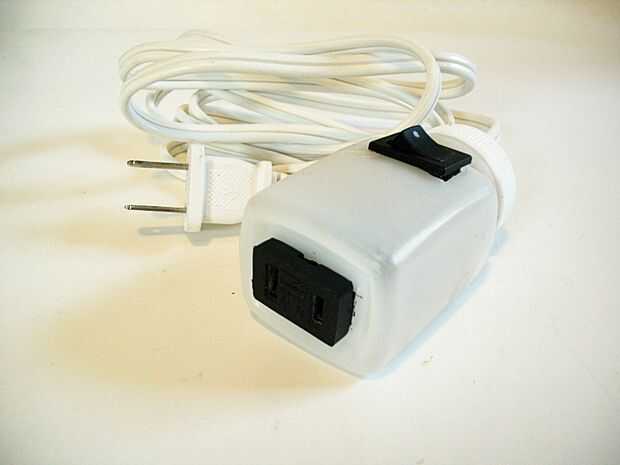

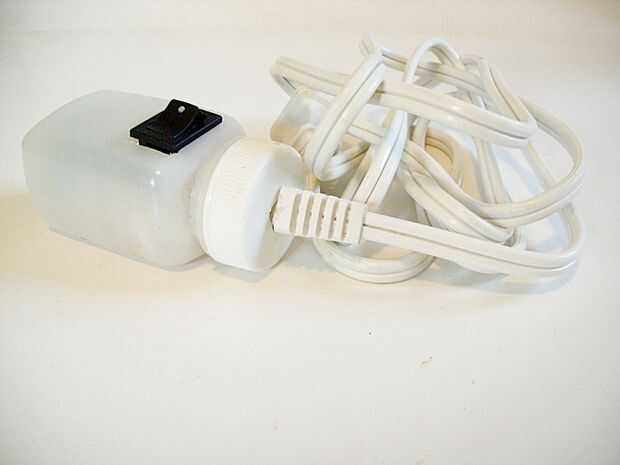

Un dispositivo para esos momentos cuando el Sr. Scott es "Givin ' todos que se consiguió!" y todo lo que tiene es un poco demasiado. Esto es un simple en línea conmutada 120VAC con un ajuste de potencia máxima y un ajuste de potencia de 50%. Un diodo rectificador de media onda facilita el ajuste de potencia de 50%.
Usos prácticos:

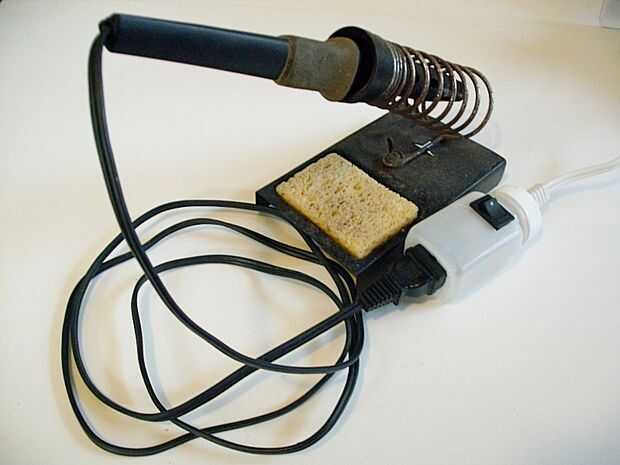

- Control de temperatura máximos y mínimos para un cautín o pistola de pegamento caliente.
- Control Dim brillante de una luz incandescente.
Máximo recomendado de carga para el circuito mostrado en este artículo = 100 vatios

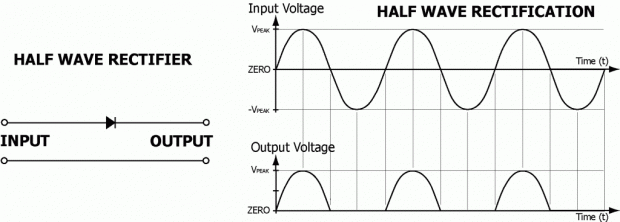

¿Cómo funciona? La rejilla de la energía en América del norte entrega corriente alterna electricidad a hogares y negocios a una frecuencia de 60 hertz (ciclos por segundo), y cuando esta energía se representa visualmente, tiene una forma de onda conocida como una onda sinusoidal. Esto significa que 60 veces por segundo la dirección que la electricidad es corriente alterna. Un diodo es un componente eléctrico que actúa como una válvula unidireccional y permite sólo energía eléctrica fluyendo de una forma a través de él. Cuando un diodo solo se instala en un alambre con corriente alterna a una carga, como una lámpara incandescente, que sólo permite aproximadamente la mitad de la potencia para llegar a la luz. Cuando se analiza esta forma de onda rectificada, la mitad de la onda senoidal será falta porque está siendo bloqueado por el diodo.
