Paso 2: El diseño del sistema - averiguar cómo funciona todo

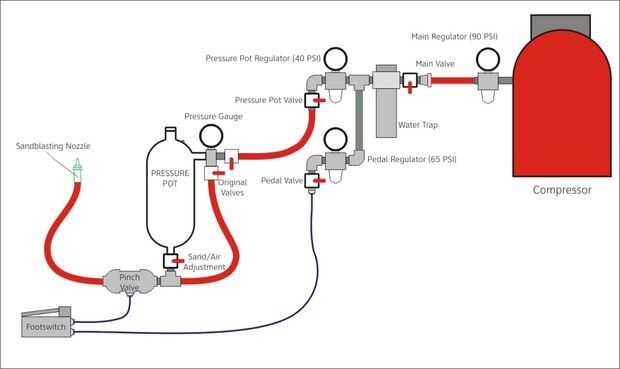

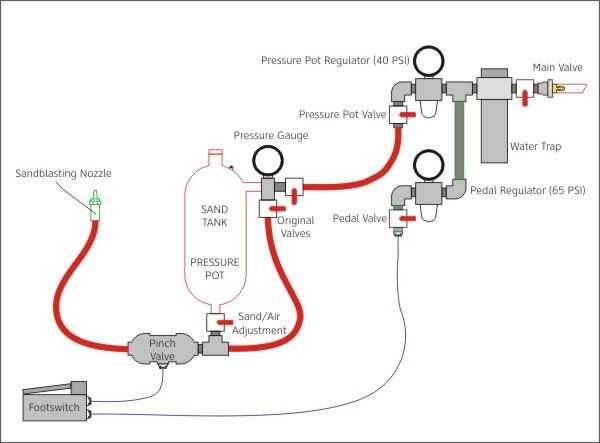

La primera ruta va a través de un regulador para obtener 40 PSI para el recipiente a presión, luego entra un separador de donde parte la guarda la olla bajo presión y el otro pasa por debajo de una válvula mezcladora donde recoge arena y pasa a través de la válvula de pellizco. Desde allí dirige a la boquilla de chorro de arena. El bote del puerto de carga tiene dos válvulas que se utilizan normalmente para controlar cuando no se tiene un control de pedal. Dejé estas en el lugar, pero si tuviera que hacerlo otra vez... Usar en el colector y ahorrar los $7 cada uno para los que conseguí en Lowes. (Debido a la Asamblea de interruptor de pedal ellos ya no son necesarios donde se montan actualmente.)
El pedal tiene que suministrar el puerto de la vejiga con una presión constante, entonces al entrar en él, la vejiga debe ser capaz de ventilar hacia fuera. Normalmente el conmutador de pedal se utiliza con el IN y OUT puertos para el control de un cilindro neumático o dispositivo similar, el puerto de ventilación sería sólo de aire de purga en la habitación. En esta aplicación sin embargo, el aire se alimenta en lo que normalmente es la ventilación. Otros accesorios eran 1/4 de pulgada, pero la ventilación es un 1/8 de pulgada... así que después de otro viaje rápido a Lowes ($7)... el pedal estaba listo para ir.
