Interruptor de pedal sistema de chorreo de arena (4 / 4 paso)

Paso 4: Finalizando

Una vez que se modificaron las ollas de presión, el único paso izquierda es conectarlos a través de los reguladores que pueden ser utilizados. Tenemos dos sistemas con dos ollas de presión... así que en las siguientes imágenes verás un conjunto duplicado de válvulas para las macetas, y otro conjunto duplicado para el pie pedals. En un solo sistema no serían necesarios estos puertos adicionales.

El sistema de blanco es la configuración original del chorreo de arena, el sistema red es el nuevo sistema de carga de puerto que se ha modificado para el interruptor de pie. Para utilizar el sistema es importante activar las válvulas de encendido y apagado en orden... Si se va a apagar la fuente primero por ejemplo... podría ser aspirado aire de la falencias de presión... junto con la arena... y pas hacia atrás a través del regulador de presión. Esto sería dañar o destruir el regulador.

Activación normal del nuevo sistema de rojo sería esto...
1) Abra el suministro principal de aire. Esto alimenta limpia 90 PSI en el sistema a los reguladores a través de la trampa de agua.
2) ajuste los reguladores (arriba) de 40 PSI y (abajo) para 65 PSI. Esto pone el sistema a la presión correcta.
3) abrir la válvula de pedal rojo. Esto hace que la válvula de manguito cerrar impidiendo que rociar arena todo el sistema.
4) Abra la válvula del bote rojo. Esto hace que el bote de arena presurizar.

Por supuesto... Asegúrate de que la tapa se atornilla abajo bien... no quiere hacer un volcán de la arena en el taller! Y antes Presurice el sistema... Utilice siempre una máscara! Realmente no quieres respirar este material... así que de nuevo... Utilice siempre una máscara!

Parada es bastante simple...
1) Apague la válvula de la olla.
2) gire la válvula de pedal.
3) cierre la válvula de aire principal.
4) pise el pedal para permitir que el sistema de corrimiento hacia abajo. Algunos granos se escaparán.

Si no desea que cualquier grano que salir... te podría cerrar la válvula de mezcla de grano en la parte inferior... pero es generalmente más problemas que merece la pena.

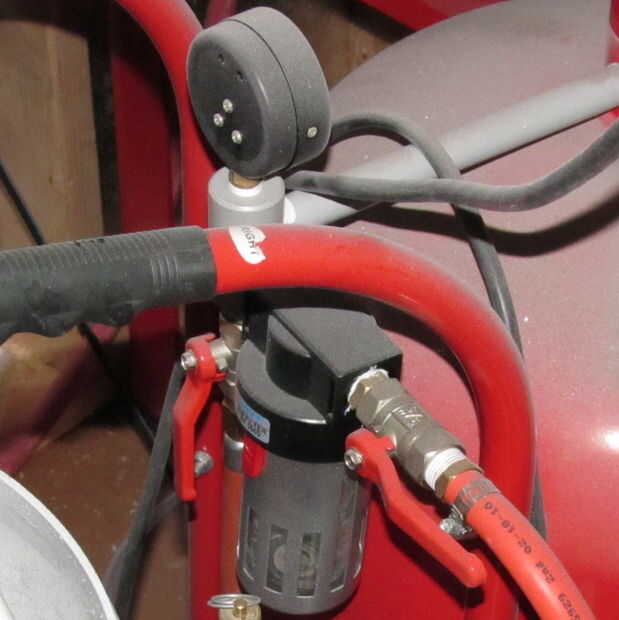

La última imagen muestra la presión de carga de Puerto válvulas de pote. También tiene una trampa de agua secundarios que automáticamente cuando la presión cae por debajo de 15 PSI. Es realmente mejor equipado que el recipiente a presión 900 dólares que obtuvo con el sistema.  La imagen también muestra las dos válvulas que ya no se utilizan... podrían ser utilizados en el sistema como las válvulas de pote y pedal. Sólo sería reemplazarlos con un racor estándar.

Espero que esto te ayuda a configurar su propio sistema, terminamos todo el proyecto para cerca de $600 incluyendo el gabinete, olla a presión y tuberías para el suministro de aire. Nos costó menos de lo que hubiera costado el recipiente a presión solamente.
