Paso 2: El diafragma

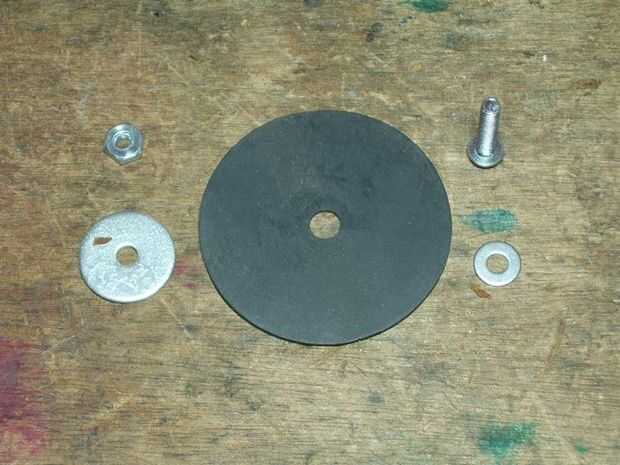

1. la arandela de goma es de 2 de diámetro y 1/16 de espesor. El material es neopreno (creo). Puede encontrarse en la ferretería waaay en la parte de atrás donde guardan los contenedores de hardware. Debe ser cuidadosamente marcado y cortar para caber el ID del 1-1/4" acoplador. El hardware es #6-32. Utilice un tornillo lo suficiente como para dejar varios hilos expuestos.

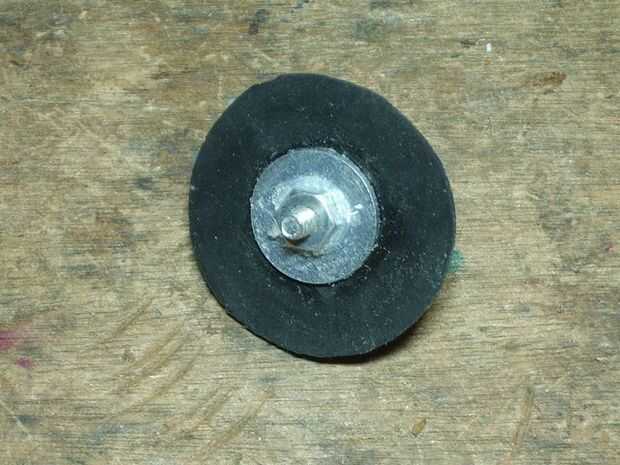

2 cuando están poniendo el sellador RTV de diafragma junto, schmear en todas las partes. Apriete los tornillos sólo lo suficiente para asegurarse de que el RTV es hacer un buen sello. Demasiada presión distorsionará el caucho. Limpie el exceso de sellador.

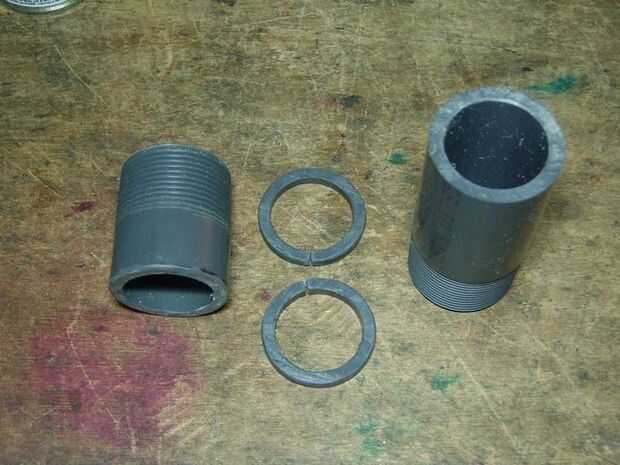

3. corte un pedazo de tubo de 1-1/4" 2" de largo. Ponga a un lado.
Tenemos que cortar a dos espaciadores de la tubería de sobrante. Los espaciadores son 3/16" de espesor. Deben ser cuadrado y uniforme en espesor.
Usé una sierra trasera y sujeta el tubo firmemente en un accesorio para cortar ingletes. Estoy seguro de que hay una manera más fácil de hacerlo. (No tengo ningún torno. Suspiro)
Utilice una sierra para cortar un hueco en cada separador. Esto va facilitar el montaje.

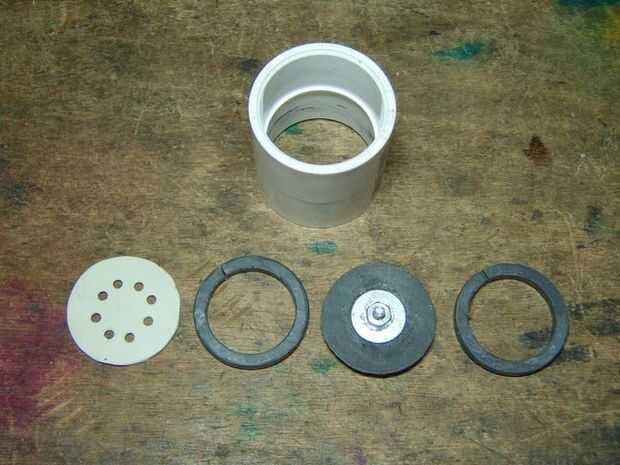

4. la pieza blanca de la izquierda se utiliza como respaldo para el diafragma. Sin ella la primavera sería empujar el diafragma hacia abajo (y arruinarlo) cuando no hay ninguna presión de aire aplicada.
El material es ABS 1/16". Trabajo cualquier material fino, rígido. El diámetro es el mismo que el ID del acoplador.
