Paso 1: Crear circuitos

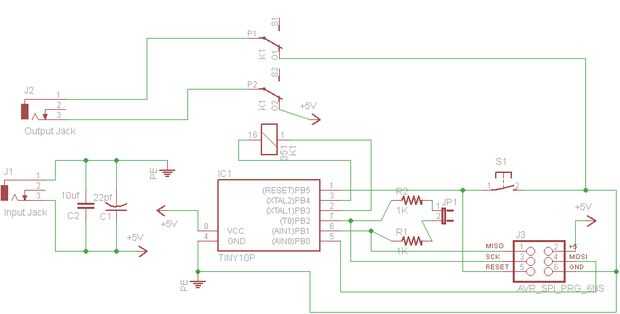

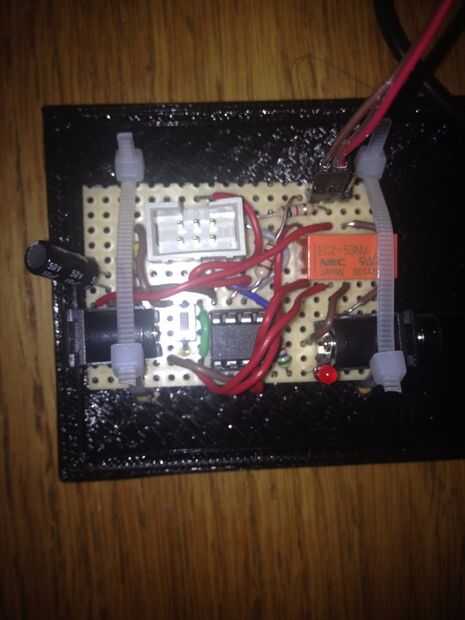

Primero tenemos que construir el circuito. He adjuntado un esquema junto con una foto del que hice. Actualmente estoy en proceso de construir una fábrica de placas de circuitos, pero aún no está terminado y como resultado soldado los componentes juntos en algunos perfboard. Esto dio lugar a un circuito que funciona pero no es muy bonito. Las piezas que utilicé fueron:
1 - EC2-5SNU 2A 5v relé de enganche (http://www.digikey.com/product-detail/en/0/399-110...
1 - 20PU de ATTiny45 microcontrolador (http://www.digikey.com/product-detail/en/0/ATTINY4...)
2 - PJ-102B 2,5 mm conector de alimentación (http://www.digikey.com/product-detail/en/0/CP-102B...
2 - 1K .25W resistencias
1 - 10uF condensador electrolítico
1 - condensador de cerámica de 22pF
1 - 2 pin header para la conexión a los pines GPIO de Pi
1 - 6 pin conector para programación ATtiny
2 - conector de enchufe hembra de 2,5 mm PP3-002B (http://www.digikey.com/product-detail/en/0/CP3-100...
Una vez que todo era soldado, corté el cable utiliza para el Pi y soldar los enchufes hembra de 2,5 mm a los extremos para ejecutar el poder a través del circuito de nueva construcción y a la PI. Entonces compiló el código Pi_power_brd.c y brilló a lo ATtiny con los fusibles establecidos en 0x62, 0xdf y 0xff para los fusibles bajos, alta y extendidos respectivamente.
