Paso 4: Poner todo junto

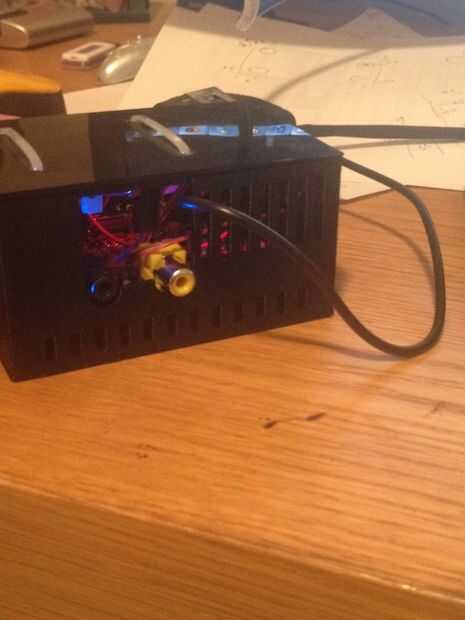

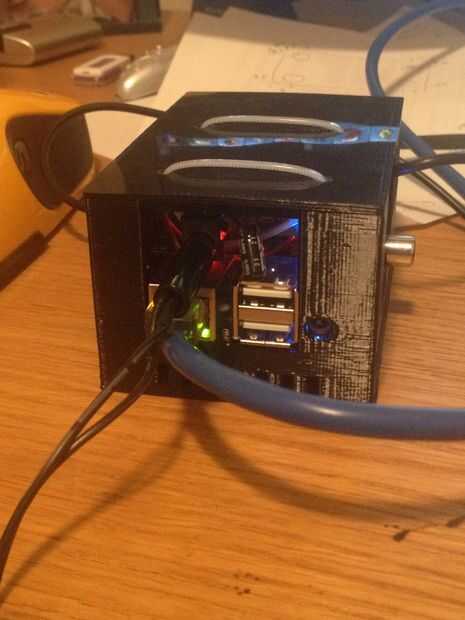

Una vez que el caso se imprime, inserte el Pi de plátano en el caso. Conecte el circuito de alimentación a la parte superior de la caja. Lo hice cuatro agujeros y usando zip lazos para mantener en su lugar. Asegúrese de colocar el circuito para que el enchufe de entrada se encuentra justo encima de la Ethernet y USB se conecta para que se lo puede introducir fácilmente (ver imagen). El cable que va desde el enchufe de la salida en el circuito de alimentación al conector de usb en la Pi se puede encaminar hacia el lado de arriba la salida de vídeo compuesto (ver imagen). Por último conectar los pines GPIO0 y GPIO1 (pines 11 y 12) a los pines de jumper en el circuito de potencia. Asegúrese de que GPIO0 conecta a PB1 sobre el ATtiny y GPIO1 conecta con PB2. Con todo atado con alambre para arriba, poner la parte superior en el caso y enchufe en cualquier lugar que desee sin preocuparse de tener que reiniciarlo.
Este es mi primer Instructable, así que por favor, perdóname si no es muy pulido. Si le aviso y flagrantes errores por favor me avisan y les solucionará lo antes posible. También que mucho aficionado cuando se trata de circuitos, por lo que acojo con beneplácito cualquier comentario acerca de cómo se puede mejorar el diseño del circuito o el código fuente.
