Paso 4: Cómo funciona
El relé para encender era tener 12 v se aplican a la bobina, pero permanecer en la bobina necesita menos voltaje, alrededor de este valor puede variar dependiendo el relé de 5V.
En la posición de apagado el relé no dará la salida positiva de 12v, al pulsar el botón momentáneo da 12v a la bobina del relé esta se encenderá y siguen gracias a 5v constante.
Para que el interruptor cortar la 12v salida positiva sólo necesita un 1v gota de tensión que se produzca, como un evento de corto circuito, haciendo una rápida reacción razonable para proteger su fuente de alimentación y el circuito que está probando.

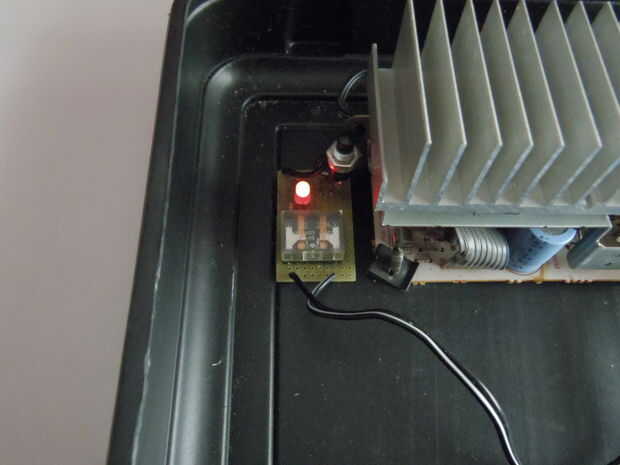

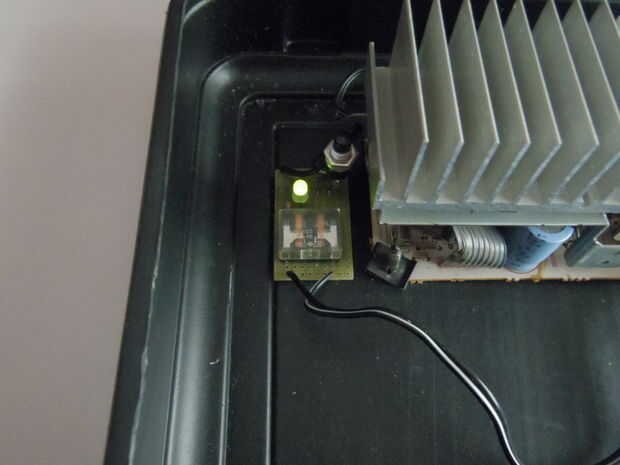

El bi color led le dará el estado del circuito, rojo para verde para circuito cerrado y circuito abierto.
