Paso 2: Conectar a una cámara sin un Terminal de interruptor de disparador remoto
Si tu cámara no tiene un terminal de interruptor de persiana incorporado, todavía es posible controlar un circuito eléctrico. Pero es necesario que hagas algunos cirugía interna de la cámara.
Primero retire todos los tornillos de la cámara y retire la cubierta exterior. Tenga en cuenta que puede ser tornillos ocultados detrás de las etiquetas engomadas.

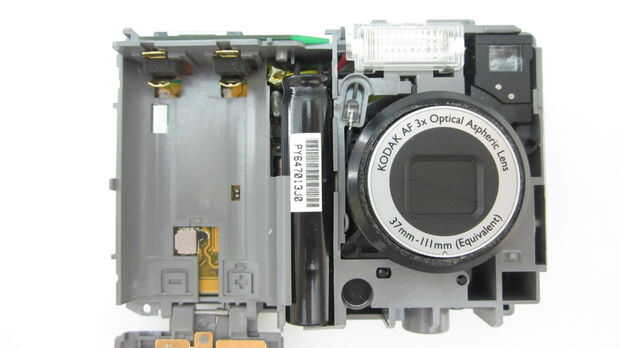

Como se abre la cámara, tenga cuidado para evitar que el condensador del flash de cámara. Si no está familiarizado con lo que parece un capacitor, es un gran cilindro con dos cables que salen de él. Este capacitor puede soportar una carga de varios cientos voltios incluso después de que las baterías se han quitado. No lo toque!

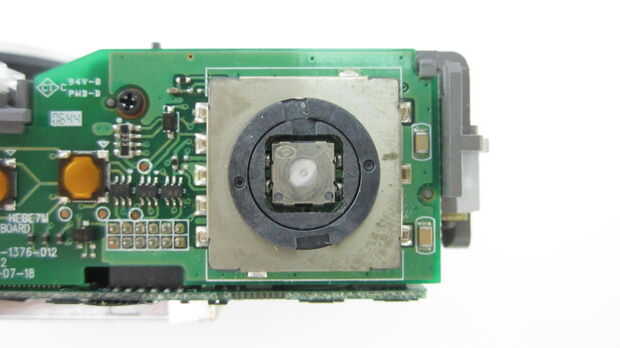

Localice el interruptor del obturador de la cámara. Por lo general tendrá una terminal que se conecta a tierra para activar el foco y un terminal que se conecta a tierra para activar el obturador. Mayoría de las cámaras se enfoque automático cuando se activa el obturador. Si este es el caso, sólo necesita hacer una conexión con el obturador de terminal. Soldar un cable a la terminal de la persiana y un cable a la terminal de tierra. Toque los dos cables juntos. Si todas las conexiones están hechas correctamente, este debe activar el obturador de la cámara.
Ahora puede activar el obturador con un circuito externo. Todo lo que necesitas hacer es conectar el cable de tierra desde la cámara a la tierra del circuito. Luego tienen su circuito Conecte la terminal de la persiana a la tierra común. La forma más sencilla de hacerlo es con un simple interruptor momentáneo o un transistor. Con algunos circuitos puede activar el obturador por hacer salir una baja señal al terminal de obturador de la cámara.
