Paso 2: Montaje de Hardware

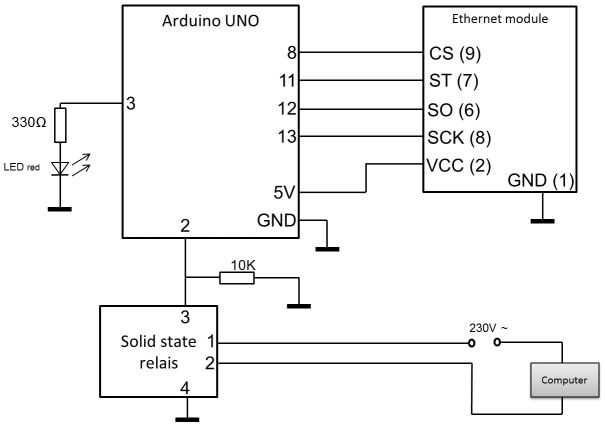

El esquema muestra cómo configurar el hardware. Este diagrama muestra los números de Arduino, así como los números de pin (entre paréntesis) del módulo ethernet y los números del relé.
Los números del relé se imprimen también en el propio relé.
El ánodo del LED (perno largo) está conectado a la resistencia de 330 ohmios y kathode (perno corto) está conectado a tierra.

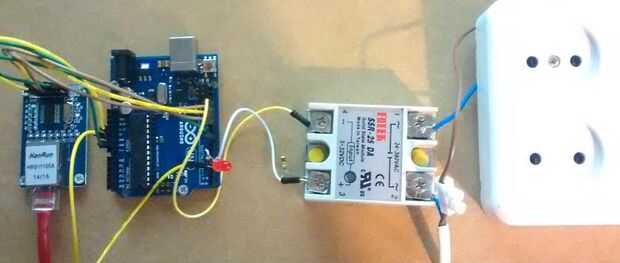

El resisotor de 10K puede ser conectada al relé y es sostenido por los tornillos en el relé (ver foto).
Computadora
El equipo debe conectarse a la red eléctrica y el relé (ver esquema). En lugar de un ordenador puede conectar lámparas, televisores, hornos de micro ondas, de la cámara. Cualquier dispositivo que desea conectar.
Si desea conectar un micro ondas u otro dispositivo de alta potencia (más de 600 W) Necesita enfriar el relé al conectar firmemente a una placa de enfriamiento.
