Paso 1: Quitar los diodos de la fuente de alimentación del conmutador del PCB
Quite los cuatro tornillos de la parte inferior de la caja del conmutador.
Levante las dos mitades de la caja aparte y retire la placa de circuito.

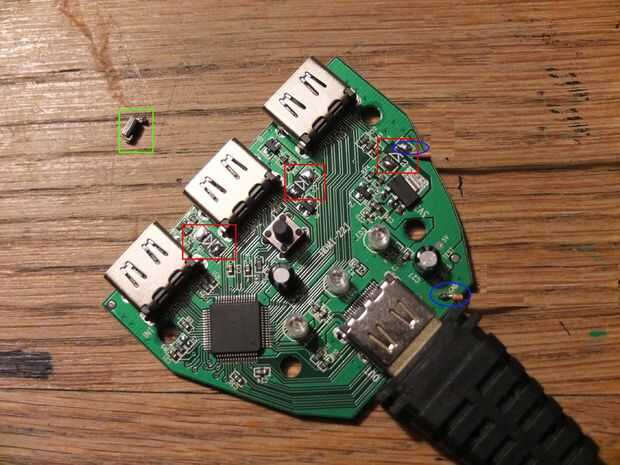

Identificar los tres diodos de montaje superficial D1 a D3, cuyas ubicaciones están marcados en rojo en la figura. La ruta de estos diodos una fuente de + 5 VDC de entrada HDMI conduce a la sección de alimentación tablero; la Junta deriva su poder de estos conductores.
Quitar los diodos (uno se muestra marcado en verde) utilizando un soldador para sacar del tablero. Efectivamente deshabilita la Junta como el conmutador de que IC no puede obtener energía externa. Tenga en cuenta que la foto de este paso fue tomada después de que los diodos habían sido quitados.
El circuito modificado puede ahora activar externamente proporcionando un externo fuente de + 5 VCC a la sección de alimentación en el tablero. Los + 5 Vcc debe ir a la almohadilla de cátodo de D3 y la tierra de la fuente debe ir a la plataforma de tierra cerca del cable de HDMI de salida (marcado GND en el tablero si usted mira difícilmente bastante). Estos están marcados en azul en la figura.
Esta es la esencia de este hack - control el poder de la Junta y controlas si HDMI se transmite o no. La conmutación manual / automática de entradas individuales se mantiene tras esta modificación.
