Paso 2: Instalar un interruptor de transistor en el conmutador de PCB
El Arduino no fuente de suficiente corriente de un solo perno para conducir la Junta de switcher HDMI. Su carril de alimentación 5 VDC puede fuente aproximadamente 400 mA sin embargo. Así que el siguiente paso es instalar un interruptor de transistor PNP de lado alto para permitir que el Arduino para controlar el tablero de su propia energía de la fuente a través de una salida digital.

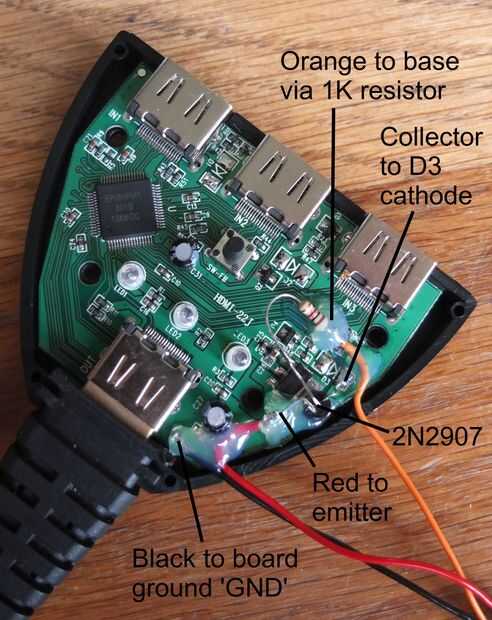

He utilizado un transistor PNP 2N2907. Esto fue montado estilo muertos-error en el circuito de conmutación utilizando pegamento caliente. En la figura el lado redondeado del transistor enfrenta el borde exterior de la Junta. Es importante mantener todos los componentes adicionales / cables baja hacia abajo en el tablero para que la tapa de la caja caben en luego.
Un conductor negro fue utilizado para conectar la tierra del Arduino a la plataforma de tierra en el tablero de conmutación.
Un cable rojo fue utilizado para conectar el emisor del PNP a 5 pin de VCC de Arduino.
Un plomo naranja fue utilizado para conectar una salida digital de Arduino a la base de la PNP, a través de una resistencia de 1 kOhm. He usado pin 13 está conectado al LED y abrir y cerrar una buena prueba del bosquejo. Este cable naranja es la línea de control para el interruptor del lado de alta presión.
Colector del PNP fue conectado a la plataforma de cátodo de D3 en el tablero de conmutación.
Caliente-derrite el pegamento fue utilizado liberalmente para asegurar que todos los cables y componentes eran seguros y que no hay cortos podrían ocurrir entre el resistor, transistor y el tablero de conmutación.
Presentar algunos surcos pequeños en el lado de la caja para permitir que los cables pasar a través. Siempre que la instalación de muertos-bug ha sido hecha cuidadosamente, la cubierta de la caja debe encajar en sin problemas.
