Paso 3: PCB

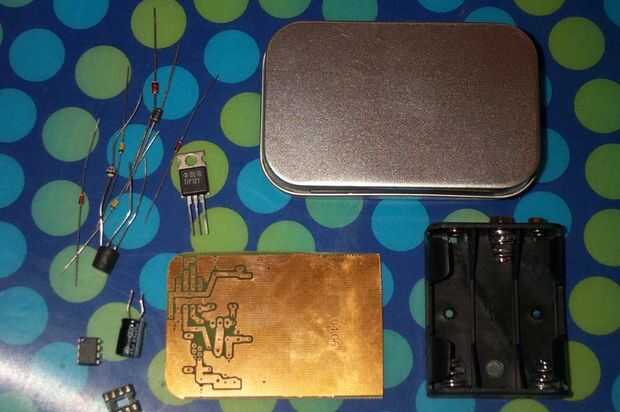

Esto fue una difícil PCB para el diseño. Hay espacio limitado en la lata después de que el volumen de 3 baterías del AA se deduce. El estaño utilizado no es una lata altoids genuino, es una caja de mentas de la promoción de un sitio Web. Debe ser aproximadamente el mismo tamaño que una lata altoids. Había no hay latas de Altoids a encontrarse en los países bajos.
Un sostenedor plástico de la batería de la tienda de electrónica local se utiliza para contener las 3 pilas AA. Conduce se sueldan directamente a los clips. Se suministra corriente a la placa a través de los orificios del dos puente, flexibilizar la colocación de la batería. Una mejor solución podría ser una especie de agradables pinzas para montaje en PCB. No he encontrado estos.

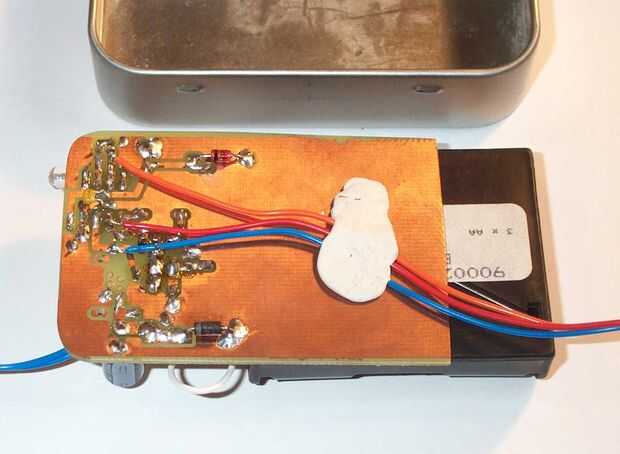

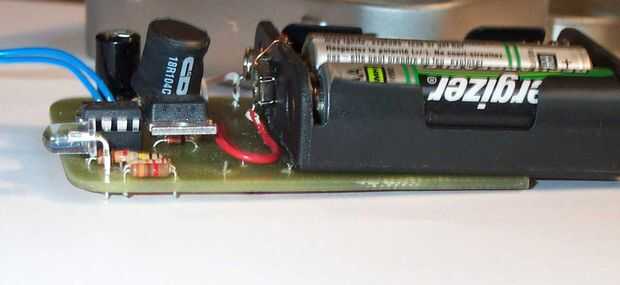

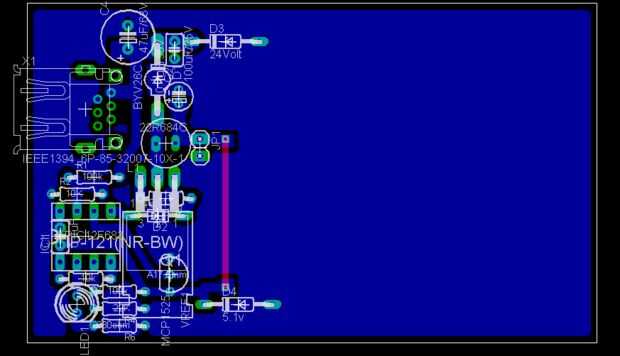

El LED está doblado a 90 grados para salir de un agujero en la lata. El TIP121 es también doblada a 90 grados, pero no fija plana!!!!!! ** Un diodo y dos resistencias se ejecutan bajo el transistor para ahorrar espacio. En la imagen pueden ver que el transistor es doblado, pero soldado que flota un centímetro sobre los componentes. Para evitar cortocircuitos accidentales, cubra esta área con pegamento caliente o un trozo de ese tipo de cosas de goma stickie tachuela. La referencia de voltaje de MCP1525 se encuentra bajo TIP121 en la versión de MCP de la PCB. Hace un espaciador muy eficaz. 3 componentes fueron puestos en la parte posterior: la tapa de desacoplamiento para el PIC y el Zéner grande dos (voltios 24 voltios y 5.1). Sólo un puente de alambre es necesario (2 para la versión de MCP).
A menos que quiera correr continuamente el dispositivo, poner una pequeño interruptor en línea con el alambre de la energía de la batería a la placa de circuito. Un interruptor no fue montado en el PCB para ahorrar espacio y mantener la colocación flexible.

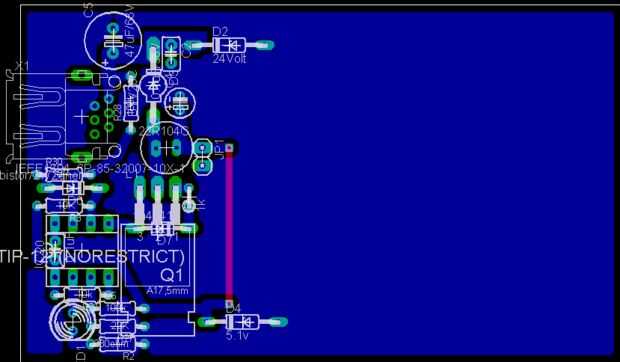

** El águila tiene una restricción de enrutamiento en el paquete to-220 que interrumpe el plano de tierra. Usé el editor de la biblioteca para sacar la b-restrict y otras capas de la huella TIP121. También se podría añadir un cable de puente para resolver este problema si, como yo, odias el editor de la biblioteca de águila. Bobina del inductor y modificado a 220 huella están en la biblioteca de águila incluida en el archivo de proyecto.
Lista de piezas (Mouser número siempre para algunas partes, otros salieron de la caja de basura):
Valor de la parte (tensión son mínimas, más grande está bien)
C1 0.1uF / 10V
100uF/25V C2
C3 0.1uF / 50V
C4 47uF/63V (mouser #140-XRL63V47, $0,10)
SF12 de diodo rectificador D1 (mouser #821-SF12), $0.22 - o -otros
D2 1N4148 diodo de pequeña señal (mouser #78-1N4148, $0,03)
D3 (Firewire) 24 voltios Zener/1 W (mouser #512-1N4749A, $0,09)
D3 (USB) 5.6 voltios Zener/1 W (mouser #78-1N4734A, $0,07)
D4 5.1 voltios Zener/1W (mouser #78-1N4733A, $0,07)
IC1 PIC 12F683 y 8 pin dip socket (zócalo opcional/recomendable, ~$1.00 total)
L1 bobina del inductor de la 680uH/0.25 amp de la 22R684C (Firewire) (mouser # 580 - 22R684C, $0,59)
L1 (USB) 22R224C 220uH / 0.49amp bobina inductor (mouser # 580 - 22R224C, $0,59)
LED 1 LED de 5mm
Controlador de Darlington TIP-121 de Q1 o similar
R1 100K
R2 (Firewire) 10K
R2 (USB) 22K
R3 100K
R4 22K
R6 330 OHM
R7 10K
R8 1K
VREF1 Microchip MCP1525 (MCP versión PCB) (mouser #579-MCP1525ITO, $0,55) - o -
2.7 voltios/400ma zener con el resistor de 10K (R3) (versión de referencia del zener PCB) - o -
stabistor 2 voltios con resistencia de 10K (R3) (versión de referencia del zener PCB)
X1 ángulo recto de Firewire/IEEE 1394 6 pines, conector de montaje PCB horizontal:
Kobiconn (mouser #154-FWR20, $1,85) - o -
EDAC (mouser #587-693-006-620-003, $0,93)
