Paso 1: El esquema
TI hacer el circuito, por lo que son las personas que me diga cómo usar su chip. Parece simple: dos capacitores para almacenar energía y desconectar la tensión de alimentación y tensión de salida, un rectificador, un inductor y una resistencia para configurar el LED actual.

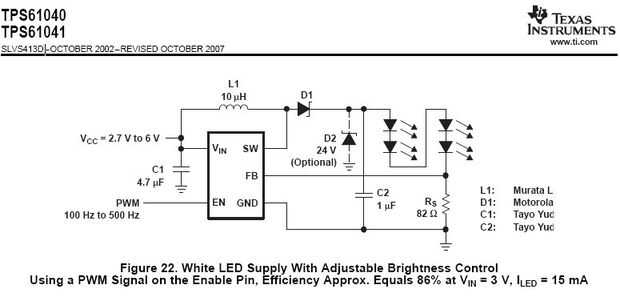

Según la hoja de datos, como el resto de componentes es correctamente elegido y cableado derecho, el LED de corriente depende sólo el valor de la resistencia Rs en la siguiente figura. No importa cuántos LEDs hay y qué voltaje tiene la batería.
Este particular circuito integrado puede manejar LEDs en serie hasta 28 voltios y el voltaje de entrada debe estar en el rango 2,7 volts a 6 volts. Puesto que un LED blanco requiere alrededor de 3,5 voltios, se puede utilizar hasta ocho de ellos en serie. Puesto que la tensión mínima debe ser de 2,7 voltios, por lo menos dos células de NiCd en serie sería requeridas para conducir- o un ion.
