Paso 9: Versión Final
Momento de la torta de hielo.

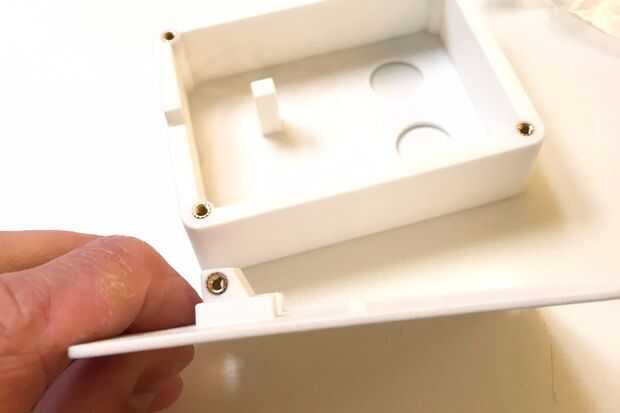

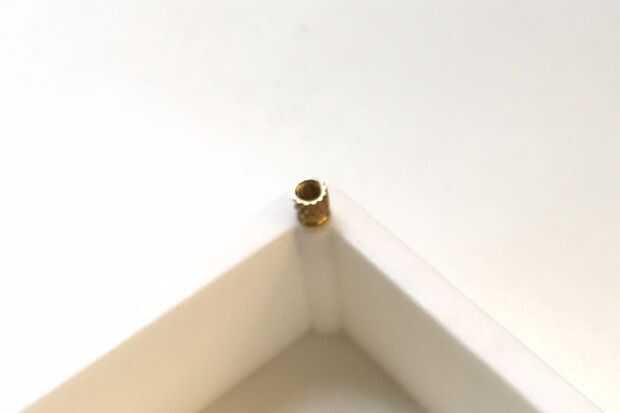

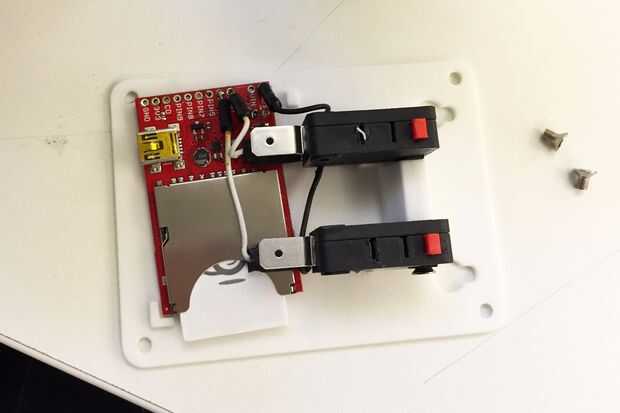

Tome 6 insertos de latón x M3 y empuje cuatro en los 4 agujeros en la concha y uno en cada lado del montaje del microinterruptor en el bajo (ver imágenes). Utilice sus M3x12mm dos pernos para fijar un microinterruptor a ambos lados de la montura de micro. El diablillo eléctrico ahora debe deslizarse debajo de los interruptores y en el hueco en la base de la impresión en 3d.

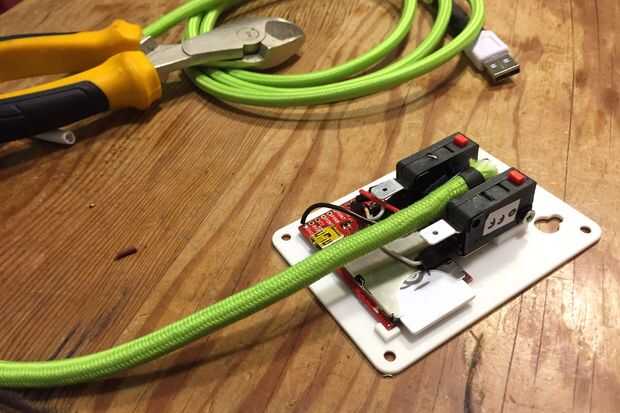

5v de la soldadura y pernos de tierra de la clavija USB a dos núcleos de la base 3 iluminación flexión. Sobrehilar para arriba con termo retráctil. Suelde el otro extremo de la línea de 5v al pin de Vin en el tablero de arranque y la toma de tierra para el restante un repuesto pin GND en el tablero de arranque. Asegúrese de que el cable se coloca en el agujero de 6mm en el centro de la parte inferior de la carcasa.
Finalmente utilizar los cuatro tornillos de M3x5mm para fijar la base a la cáscara de... Hecho.

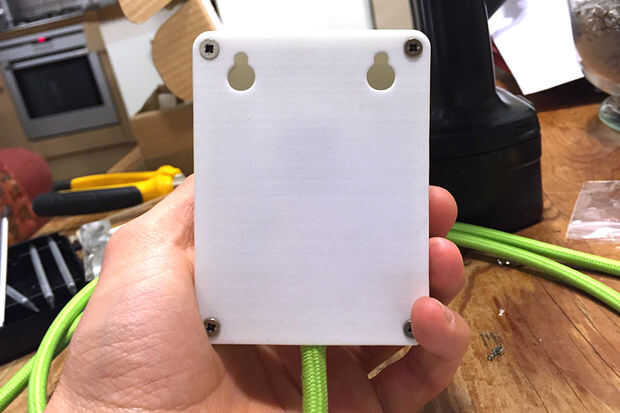

Los orificios de montaje pueden utilizarse para montaje en pared el interruptor. Son aparte de 40mm de centro a centro.
