Paso 4: Trabajando con relé!!!!!!
Relé como el nombre define "recibir y transmitir, un dispositivo eléctrico, por lo general la incorporación de un electroimán, que es activado por una corriente o señal en un circuito para abrir o cerrar un circuito.
Un relé es un interruptor operado eléctricamente. Muchos relés utilizan un electroimán para operar mecánicamente un interruptor, pero también se utilizan otros principios de funcionamiento, tales como relevadores de estado sólidos.
Relés se utilizan donde es necesario un circuito de control por una señal de baja potencia (con aislamiento eléctrico total entre el control y los circuitos controlados).
Para obtener más información sobre Relais revisa este enlace.
En nuestro caso aquí la señal de baja potencia es la señal de salida (normalmente 5 voltios) desde el microcontrolador que se utiliza para controlar el interruptor que funciona a 220 voltios AC.

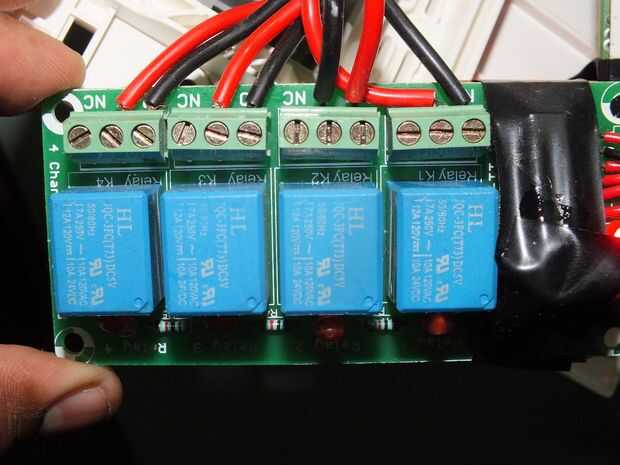

Un relé de 5v/220v típico consiste en un terminal de entrada para que la entrada desde el microcontrolador debe ser dada y un terminal de salida al que está conectado el dispositivo que tiene que ser controlada.
Hay dos maneras en que terminal de un relé de salida puede conectarse un interruptor de

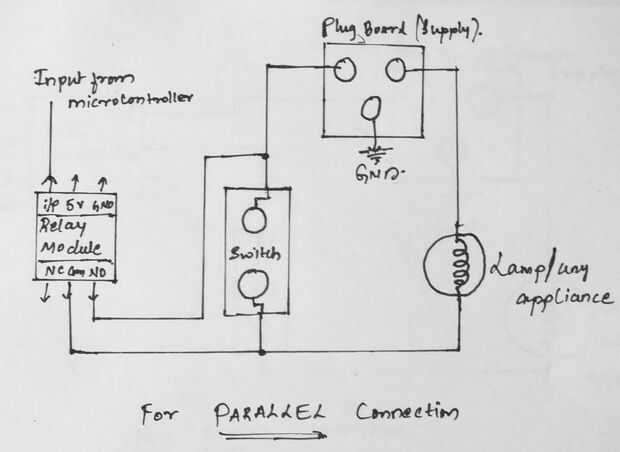

1. conexión del relé en paralelo con un interruptor.
Esto se hace conectando los terminales NO(normally open) y común del relé a los dos terminales del interruptor. Este tipo de conexión garantiza que el interruptor puede ser operado independientemente por cualquiera de dos maneras, es decir manualmente o a través del mando a distancia.
Esto proporciona una ventaja que el interruptor puede ser operado manualmente incluso cuando el circuito no está funcionando.

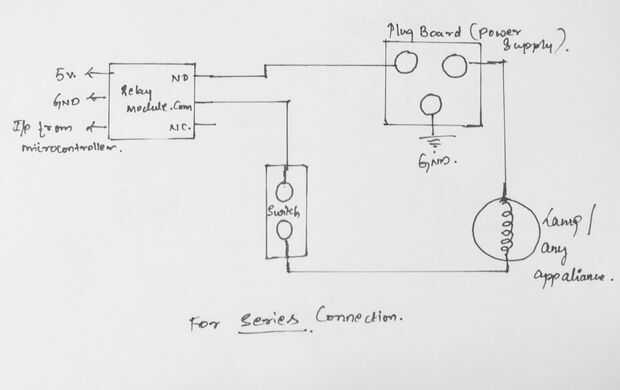

2. relé de conexión en serie con el interruptor.
Esto se hace conectando el terminal (normalmente abierto) NO al dispositivo y común a una terminal del interruptor y el otro terminal del interruptor para la fuente. Este tipo de conexión garantiza que el interruptor es alta sólo cuando se es tanto manualmente conectarse y también a través del mando a distancia.
