Interruptor remoto controlado con Atmega 328p (5 / 6 paso)

Paso 5: Implementación Perfboard...

Cuando usted está satisfecho sobre el circuito y la sensación que todo está funcionando bien, es hora de pasar por más pasos en la implementación del circuito.

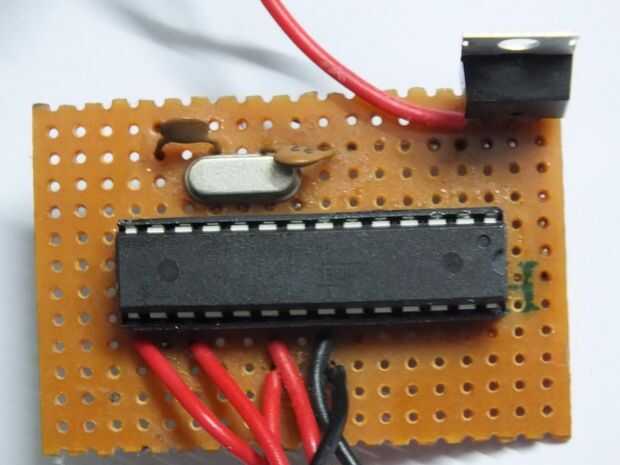

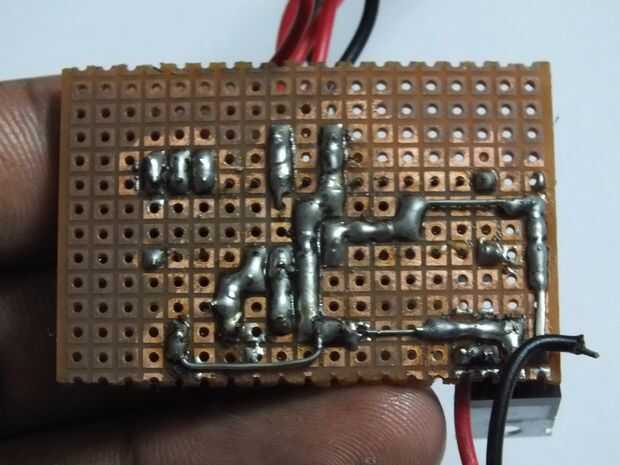

El circuito del microcontrolador en un perfboard tamaño adecuado según el esquema del circuito de la soldadura.

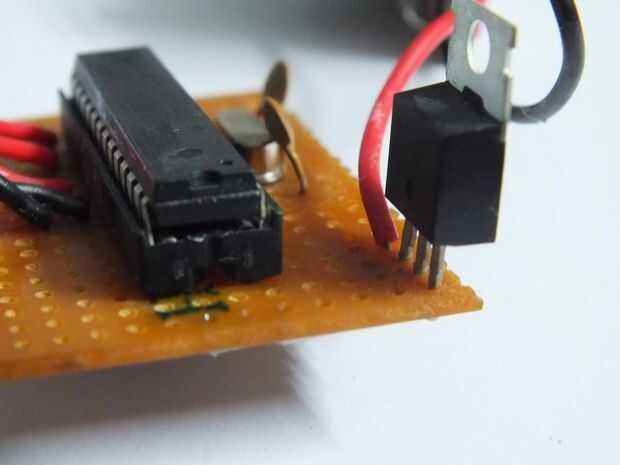

Siempre uso IC bases para instalar ICs en vez de soldar directamente con el fin de evitar que se queme el IC mientras se suelda o tiene la opción de actualizar el código en el futuro.

Conectar todos los circuitos externos al microcontrolador como relé y circuito de la fuente.
