Interruptor remoto de IR universal (3 / 12 paso)

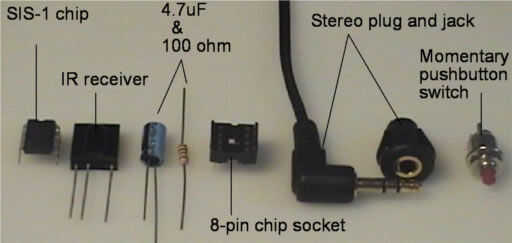

Paso 3: Piezas usadas

El SIS-1 chip es de SIMEREC.com. Tengo el paquete que tenía el chip con el receptor IR, pero usted puede utilizar su propio módulo de IR, si tienes uno (o salvar a uno de un viejo pedazo de equipo.) Fui con el paquete es que este particular receptor IR banda ancha, lo que significa que si quiero utilizar otra tecla que no sea de Aux-1 más tarde, puedo sin ningún problema. Por lo tanto, si vas a utilizar tu propio módulo IR, sólo asegúrese de que coincide con la frecuencia para el IR remote usted planea usar.

El capacitor y el resistor son para bloquear ruido de alimentación eléctrica. No los necesita si usted está usando una fuente de energía limpia, como un PC fuente de alimentación, pero pensé mejor seguro que lo siento.

Estoy usando un enchufe pues me gustaria usar en vez de un perf/proto-board para un proyecto pequeño como este.

Decidí usar un estéreo y un viejo cable/conector de auriculares para el receptor de IR para que pudiera moverse. Realmente no necesito ahora porque el interruptor de CA será detrás de una mesa que es capaz de recoger la señal de IR cuando rebote en el techo. Pero si alguna vez decido volver a arreglar las cosas el cable/clavija de jack/me da más opciones.

El interruptor se utiliza para poner el SIS-1 en el modo de programa, por lo que puedo enseñarle el botón Aux 1. Voy a instalar el interruptor de modo que sea accesible después de de epoxy recinto detrás juntos así que puedo volver a programar el SIS-1 Si/cuando quiera en el futuro.
