Interruptor remoto de IR universal (5 / 12 paso)

Paso 5: GE AC Interruptor circuito

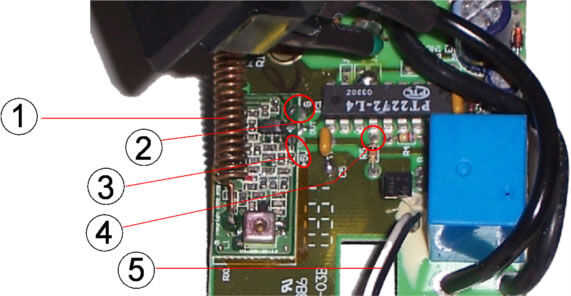

Refiriéndose a la imagen:

1. RF antenna fue quitado para dar más espacio.

2. geotérmicas.

3. fuente de + 5v.

4. tapa la pata del resistor R5-fue soldado, para que el SIS-1
podría conectarse alternar salida (pin 3 en SIS-1). Tiene
a través de R5 que el transistor activa el relé.

5. estas dos líneas funcionan a un LED que se ilumina cuando el relé está
activo. No quiero un indicador, así que desconecté
Sin embargo una conexión del diodo se requiere aquí para el circuito
para trabajar, así que moví el LED en la parte posterior de la placa,
por lo que es fuera de la vista.
