Paso 1: Nitty Gritty

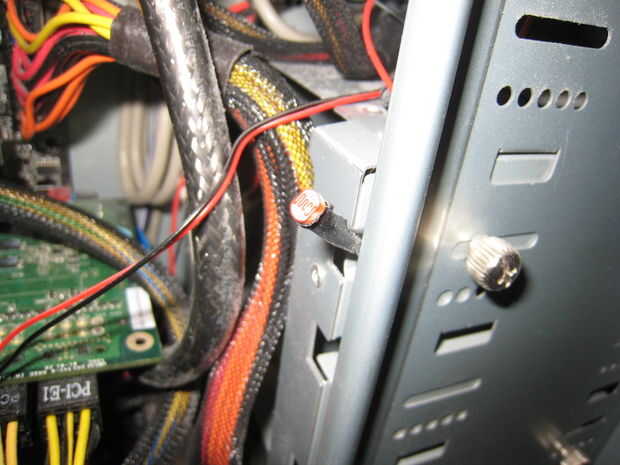

En pocas palabras: la fotocélula está conectada en un circuito divisor de tensión, resultando en un voltaje entre 0-5V aplicados a la clavija de entrada analógica de Boarduino dependiendo de la cantidad de luz detectada. El ADC a bordo da un valor numérico basado en esta tensión. Si ese valor cruza cierto umbral, el pin digital conectado a la Base del transistor se encuentra alta, se completa el circuito de interruptor de potencia de Motherboard, Tarjeta madre, y la computadora enciende (o apaga).
Sí, el circuito se puede accionar por cualquier luz brillante bastante fuente. Como una linterna normal o oh no sé, el flash de una cámara. Pero su solo así mucho más frío batir hacia fuera un destornillador Sonic y todos como el Doctor y esas cosas... ¿Verdad? Pensamiento tan _

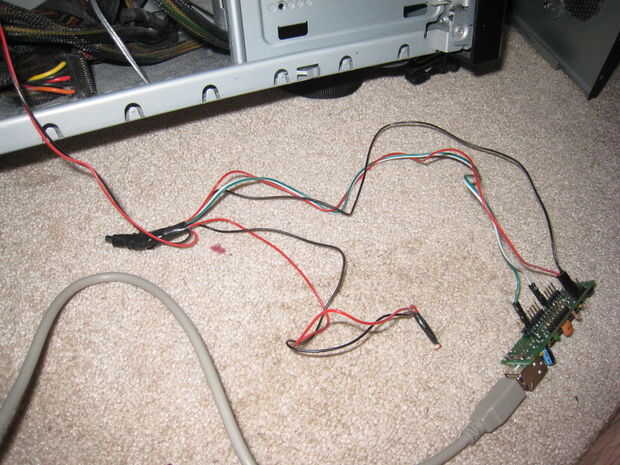

Nota: Los puertos USB en mi computadora funcionan como la fuente de alimentación está en (incluso si el equipo no está ejecutando). Esto proporcionó la energía necesaria para el Boarduino y permitió el circuito para funcionar. Pude correr el cable USB por la parte trasera de la caja y a un puerto USB libre. No es la mejor manera a la energía del circuito, que admitir. Espero tener una versión actualizada de este circuito que proporciona la misma funcionalidad de una manera más discreta. Más en eso más adelante.
