Interruptor ultrasónico de ahorro de energía (3 / 5 paso)

Paso 3: montaje

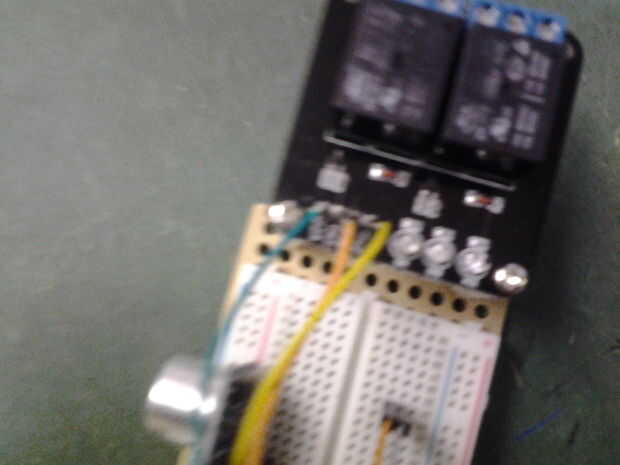

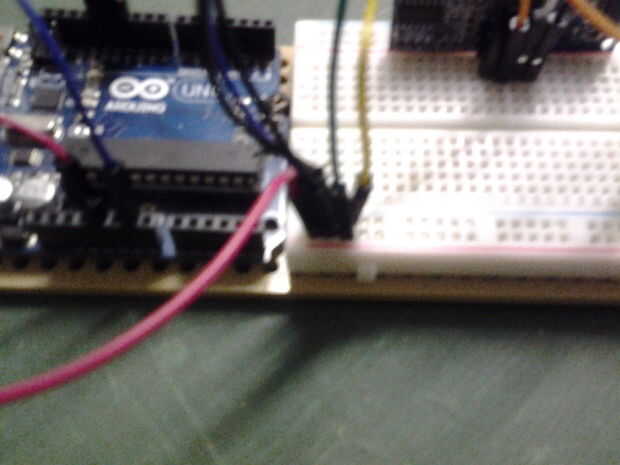

1. Tome 1 planta y 1 cable de puente de 5v de tu arduino a la placa

2. Conecte los motivos y el vcc del relevador y el sensor a la tierra y vcc carril en su protoboard

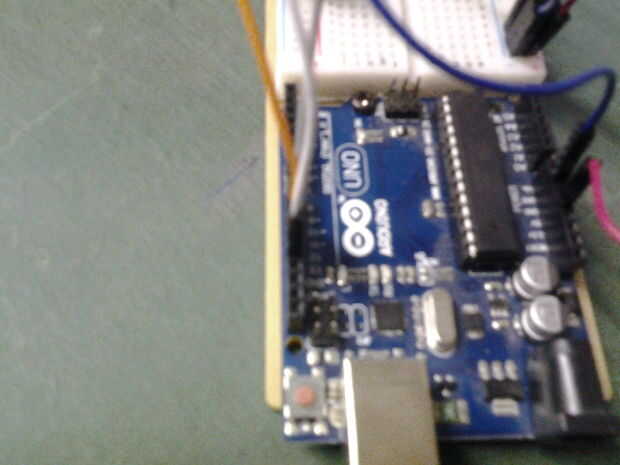

3. Conecte todos los canales de transmisión a la placa y el pin a digital 10 en su arduino

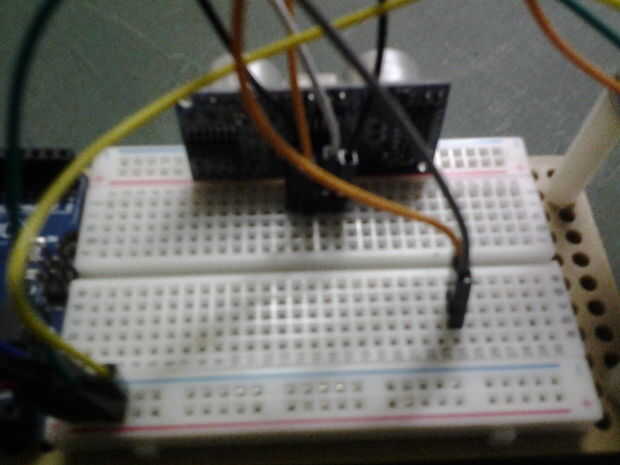

4. conectar la clavija de echo en el sensor ultrasónico en pin12 digital

5. conectar la trigonometría en el sensor al pin13 digital

6. hecho!!!!!!
