Interruptores capacitivos para Arduino (3 / 4 paso)

Paso 3: El circuito y la placa

Usted necesitará lo siguiente:

  • Resistencia de 1MΩ 1.
  • Resistencia de 220Ω 1.
  • Un transistor de algún tipo. Usé un NPN BC547.
  • Un protoboard y los cables.
  • Un Arduino de algún tipo.

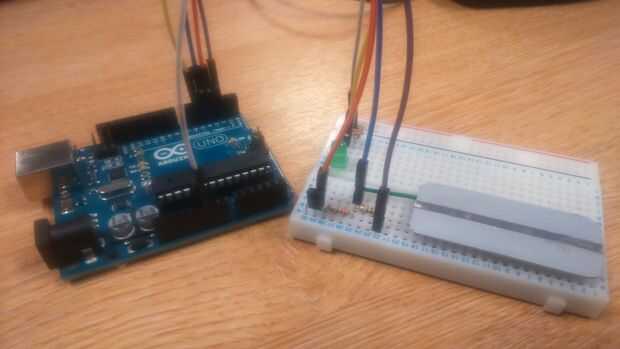

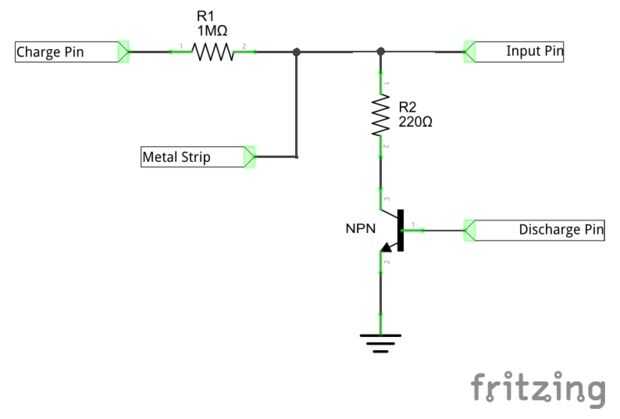

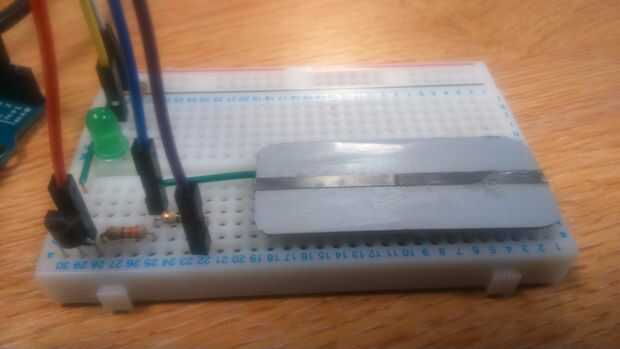

También he añadido un LED y un resistor de 220Ω para probar el interruptor. El LED está conectado a un pin de salida digital en el Arduino, por lo que no afecta el diagrama del circuito.
