Paso 3: Soldadura de piezas en la parte posterior de la Junta

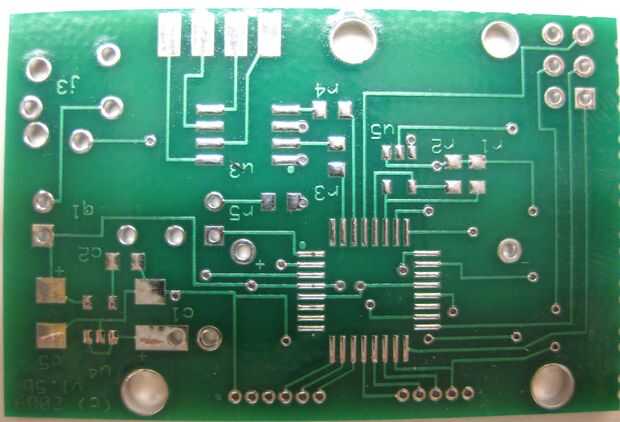

Comience con el procesador. La mejor manera de soldar el procesador debe primero agregar un poco de soldadura en la almohadilla en el pin 1 de la Junta. A continuación coloque la pieza sobre las almohadillas de soldadura y alinear horizontal y verticalmente. Una vez que todos los pads y los pernos coinciden, toque el soldador al pin uno. Esto derrite la soldadura en la almohadilla y mantener el procesador en su lugar.
Comprobar alineación otra vez - debe ser bastante precisa. A continuación, toque el soldador a pad 16, calentar y alimentar un poco pequeño de soldadura. Ahora que se unen dos esquinas, trabajar su camino en el procesador de cada pin de soldadura. Si la soldadura de extremo para arriba con bolas (puentes entre pins), consulte el paso 5 de este instructable - da algunos consejos en cómo solucionar este problema.
Luego de la soldadura el DAC (u5) en lugar. Utilizar la misma técnica utilizada en el procesador - aplicar soldadura a un cojín, alinear, fijar y luego soldar el resto de los pines.
El regulador de potencia es la siguiente parte. Tenga en cuenta que el regulador de potencia y el DAC se ven idénticos. El embalaje para el regulador de voltaje estará marcado con una 'V' y el CAD un había '. Si no está en su embalaje, el DAC está marcado con las letras ADMW.

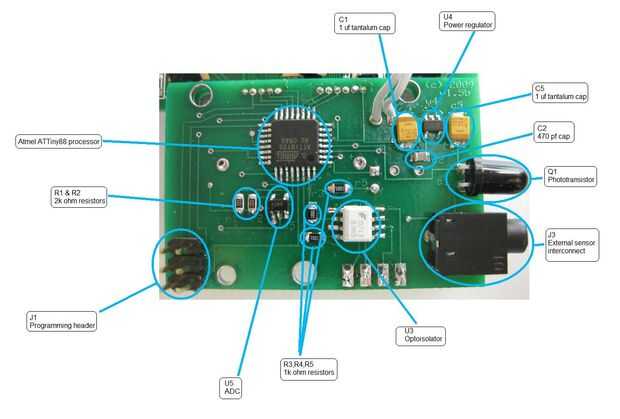

Después de que el regulador de potencia se suelda, terminaremos la parte de suministro de energía de la Junta. C2 la soldadura próximo - es el condensador de cerámica de 470 pf. Instalar C1 y C5, son condensadores de tantalio de 1 uf. Observe que C2 no tiene los requisitos de orientación, pero C1 y C5 deben ser colocados con la raya en el lado positivo de la fuente de alimentación. Vas a ver '+' signos bajo la máscara de la soldadura - Alinee las rayas de las tapas con los signos '+'.
Las resistencias son próximas. No hay requisitos de orientación para las resistencias, puede ir en cualquier dirección.
Soldadura en R1 y R2. Son las resistencias de terminación de ohmio de k 2 para la red de serie. Mismo procedimiento, poner soldadura en una almohadilla, coloque la parte, alinear, derretir y luego el otro lado de la soldadura.
En medio de la Junta de soldadura R3, R4, R5. Estas son 1k resistencias de limitación actual ohmios.
Ahora querrá optoisolator en la placa de la soldadura. Usted tendrá que tener cuidado con la orientación de esta parte. En la siguiente imagen, verás el perno 1 en la esquina superior izquierda de la parte blanca. Se denota con un pequeño círculo bajo la máscara de la soldadura. En el optoisolator, usted notará que un borde está biselado. El lado biselado es el mismo que tiene el pin 1, para poner el lado biselado de la izquierda. La parte usando la misma técnica que hemos utilizado de la soldadura.
Lugar de los 6 pin cabecera Programación en el tablero y darle la vuelta a la soldadura. El encabezado debe quedar hacia la parte posterior de la Junta, pero necesita ser soldado desde el frente. Calentar cada pin hasta llegar buen flujo de soldadura en el empalme.
Coloque al conector de 2,5 mm en el tablero y otra vez Dale la vuelta a la soldadura. Hay 4 pasadores que deben soldarse.

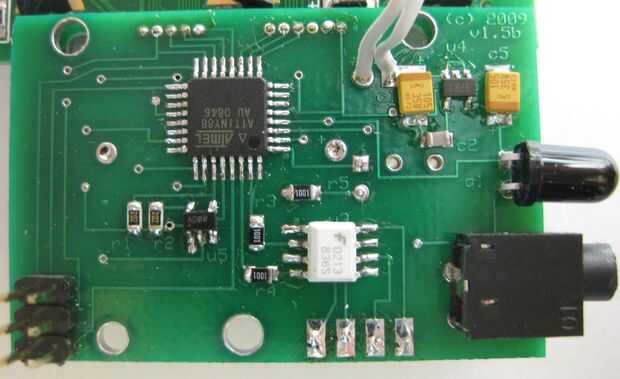

Por último, soldar el fototransistor en el lugar. Los conductores en el fototransistor deben ser doblados 90 grados. En primer lugar, los cables del transistor a través de la Junta de alimentación y asegúrese de que el borde plano coincide con la imagen en la serigrafía en el otro lado de la Junta. Una vez que está correctamente alineado, doblar las puntas de 90 grados unos 3mm desde la base del fototransistor. La soldadura de la pieza en su lugar.
