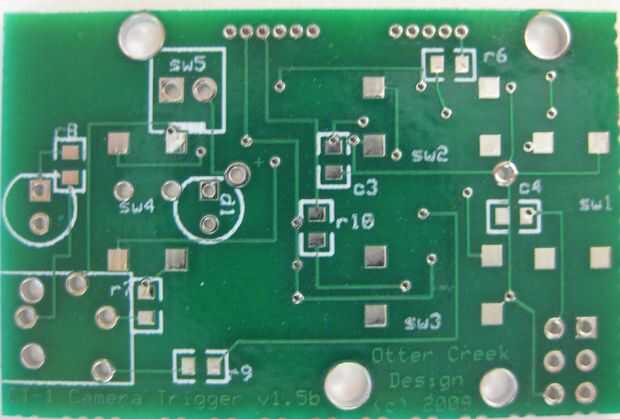

Paso 4: Soldadura de piezas en el frente de la Junta

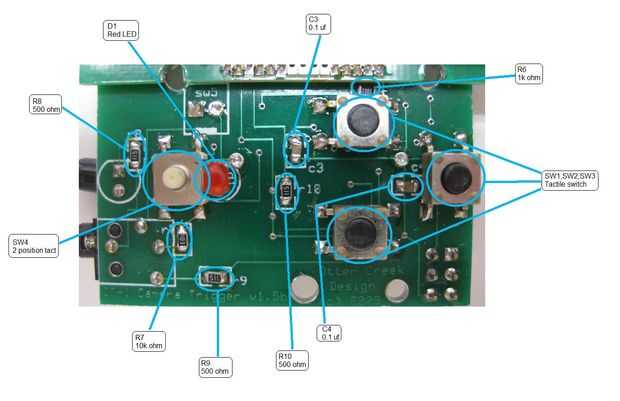

Comience con las resistencias. Hay 5 en este lado de la Junta. R8, R9 y R10 son 500 ohm R6 es de 1 k ohmios y R7 es de 10 k ohmios. Les de la soldadura como de costumbre - poner soldadura en una almohadilla, coloque el resisitor, la almohadilla de calor y luego el otro extremo de la resistencia de la soldadura.
A continuación coloque los condensadores. C3 y C4 son 0.1uf condensadores de derivación. No orientación específica, por lo que puede soldar a la tarjeta de cualquier manera.

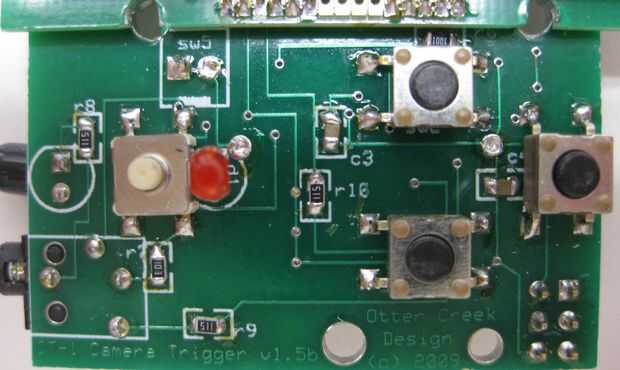

Coloque el botón del tacto de dos posiciones sobre el tablero. Hay dos pasadores de alineación en la parte trasera el interruptor que caben en dos agujeros en el tablero. Sujete el interruptor en su lugar y las lengüetas en las cuatro esquinas de la soldadura en su lugar.
La soldadura de los interruptores de tacto 3 final en su lugar. Éstos no tienen lengüetas de alineación, así que debe alineados sobre las almohadillas, llevó a cabo y soldado en su lugar. No hay ninguna preocupación de orientación con estas piezas.
